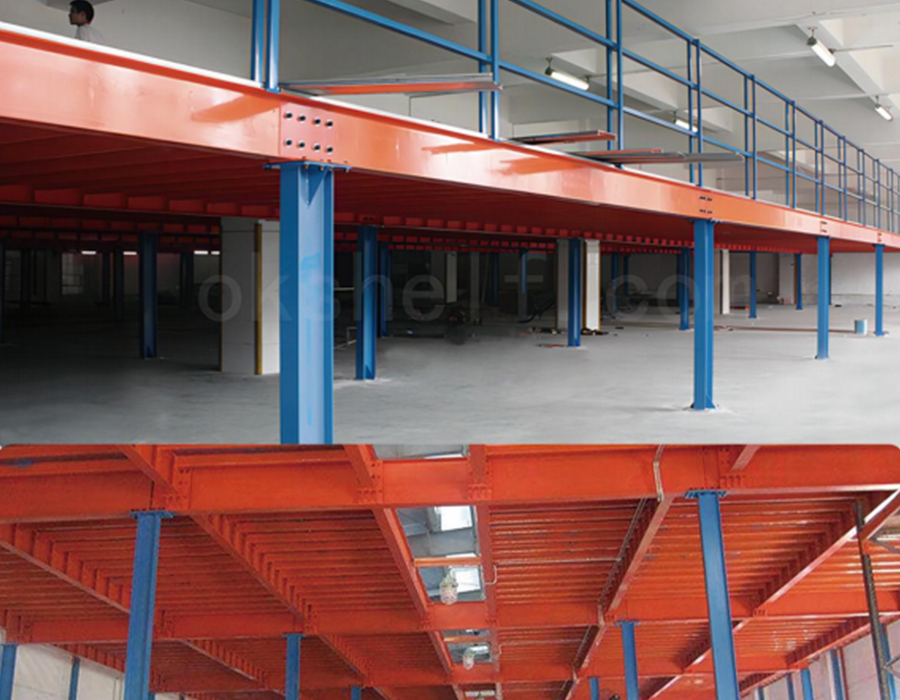

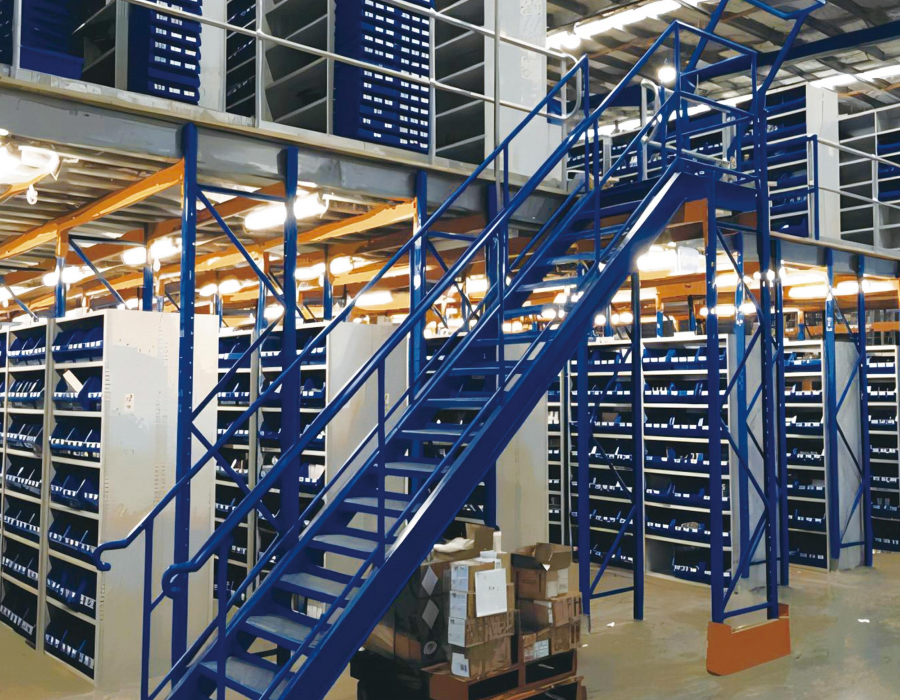

Piattaforma in acciaio

In che modo i vincoli di altezza chiari dovrebbero guidare ogni decisione sugli scaffali del soppalco

L'altezza interna libera - la dimensione verticale utilizzabile dal pavimento finito all'ostruzione più bassa sovrastante - è il parametro più vincolante in qualsiasi scaffalatura del soppalco progetto del sistema, ma spesso viene misurato solo in uno o due punti dell'edificio anziché mappato sistematicamente sull'intera impronta dell'installazione. Le strutture del tetto, le condutture HVAC, le tubazioni antincendio, gli apparecchi di illuminazione e le travi delle vie di corsa delle gru creano tutti limiti di altezza localizzati che possono scendere ben al di sotto dell'altezza libera nominale indicata nelle specifiche dell'edificio. L'installazione di un sistema di scaffalature con piattaforma in acciaio per soppalco per magazzino senza un'indagine completa sull'ostruzione sopraelevata comporta normalmente conflitti strutturali scoperti solo durante l'installazione, che richiedono un costoso reindirizzamento delle travi o una riduzione dell'altezza del soppalco.

Calcolo dell'altezza libera minima per un edificio a due livelli scaffalatura del soppalco system deve soddisfare tutti i seguenti requisiti contemporaneamente: lo spazio libero richiesto al piano terra sotto il soppalco (tipicamente 2.400–2.700 mm per l'accesso del personale con attrezzature per la movimentazione dei materiali); la profondità strutturale del soppalco stesso, comprese le travi primarie, i travetti secondari e il piano di calpestio (tipicamente 250–450 mm a seconda della luce e del carico); l'altezza libera richiesta al livello del soppalco (sempre 2.400–2.700 mm minimo, di più se sopra il soppalco verranno installate scaffalature o scaffalature alte); e requisiti di soppressione degli incendi, che in molte giurisdizioni impongono uno spazio minimo tra la parte superiore del deposito e i deflettori degli sprinkler di 450–600 mm. L'aggiunta di questi strati spesso produce un'altezza libera minima dell'edificio di 6,5-7,5 m per un funzionale sistema di scaffalature a soppalco a doppio livello, che elimina dalla considerazione molti vecchi edifici di magazzino senza modifiche strutturali significative.

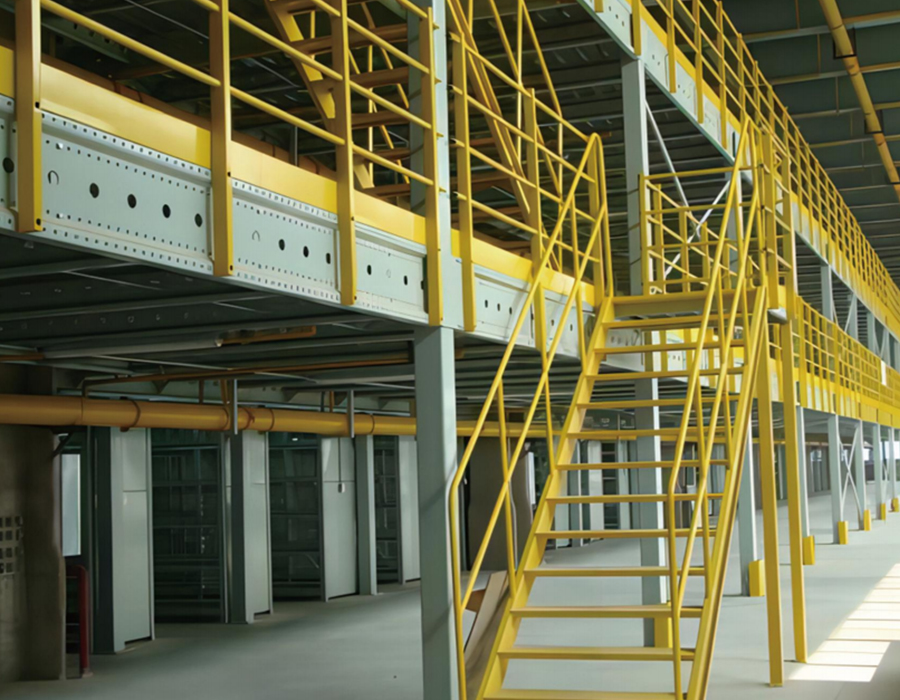

Laddove l’altezza dell’edificio è al limite, la riduzione della profondità strutturale del soppalco è la leva principale. Il passaggio dalla struttura primaria convenzionale con travi a I alle travi cellulari – travi in ​​acciaio con aperture circolari o esagonali – consente a servizi come tubi sprinkler e condutture elettriche di passare attraverso l’anima della trave anziché al di sotto di essa, recuperando 150-300 mm di profondità strutturale senza ridurre la capacità di carico della trave. Questa singola modifica progettuale può rendere un edificio marginale fattibile per l'installazione di un sistema di scaffalature soppalcato completo.

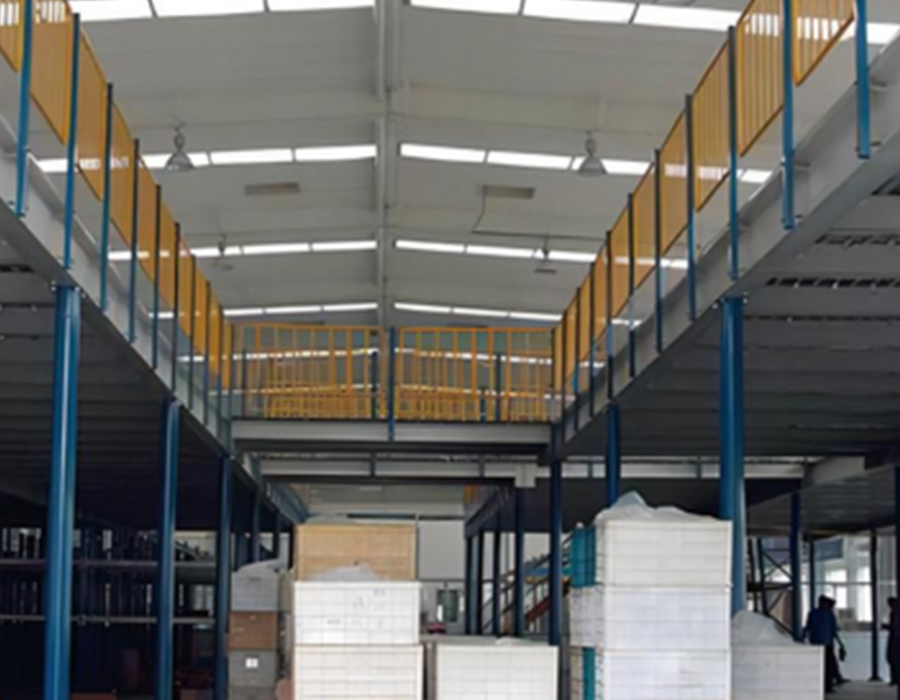

Layout della griglia di colonne e suo effetto a cascata sulle operazioni al piano terra

La griglia di colonne di un sistema di scaffalature con piattaforma in acciaio per soppalco di magazzino non è semplicemente una questione strutturale: è una decisione di pianificazione spaziale che modella in modo permanente il modo in cui l'area del piano terra sotto il soppalco può essere utilizzata per tutta la vita dell'installazione. Le colonne posizionate senza riferimento al flusso di materiale al piano terra, alla disposizione delle corsie delle scaffalature o ai raggi di sterzata delle apparecchiature creano ostruzioni che riducono l'utilità del piano terra molto più dell'ingombro fisico delle colonne stesse.

Una colonna posizionata al centro di una corsia di carrelli elevatori pianificata non si limita a bloccare quella corsia, ma forza uno spostamento della corsia che può comprimere le baie di stoccaggio adiacenti, ridurre la lunghezza delle file di scaffalature o creare zone morte nella geometria dell'angolo attorno alla colonna che sono troppo strette per le scaffalature portapallet standard ma troppo larghe per essere lasciate vuote. L’effetto cumulativo di un posizionamento inadeguato delle colonne nella zona del piano terra può ridurre le posizioni utilizzabili delle scaffalature del 15–25% rispetto a un layout in cui la griglia delle colonne era coordinata con il layout delle scaffalature fin dall’inizio.

L'approccio pratico di pianificazione consiste nel definire innanzitutto la disposizione delle scaffalature al piano terra e del corridoio, quindi definire la griglia delle colonne del mezzanino per allineare le linee centrali delle colonne con le file di montanti degli scaffali anziché con i centri dei corridoi degli scaffali. Ciò significa che le colonne cadono tra le posizioni di stoccaggio anziché all'interno dei corridoi, riducendo al minimo l'impatto operativo. Nella maggior parte delle configurazioni standard di scaffalature portapallet con campate di larghezza 2.700 mm e corsie larghe 3.500 mm, è realizzabile una griglia di colonne di circa 5.400 mm (larghezza di due campate) nella direzione di stoccaggio e 8.000–10.000 mm nella direzione del corridoio. Le griglie più larghe di 10.000 mm iniziano a richiedere travi primarie significativamente più profonde per controllare la deflessione sotto i carichi del soppalco, aumentando la profondità strutturale e consumando spazio in altezza.

Selezione del materiale per la pavimentazione: compromessi strutturali e operativi tra opzioni comuni

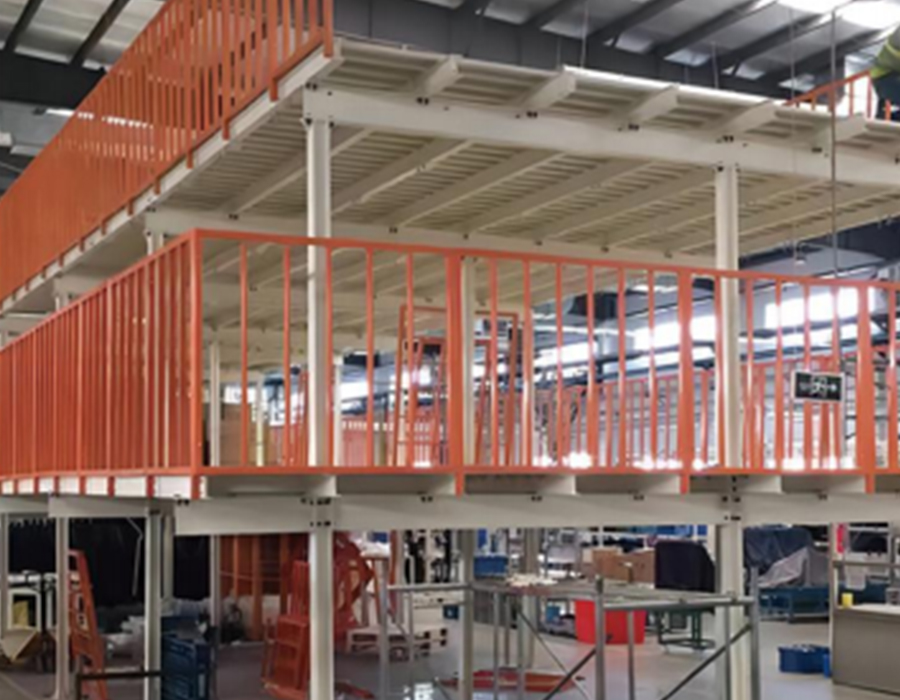

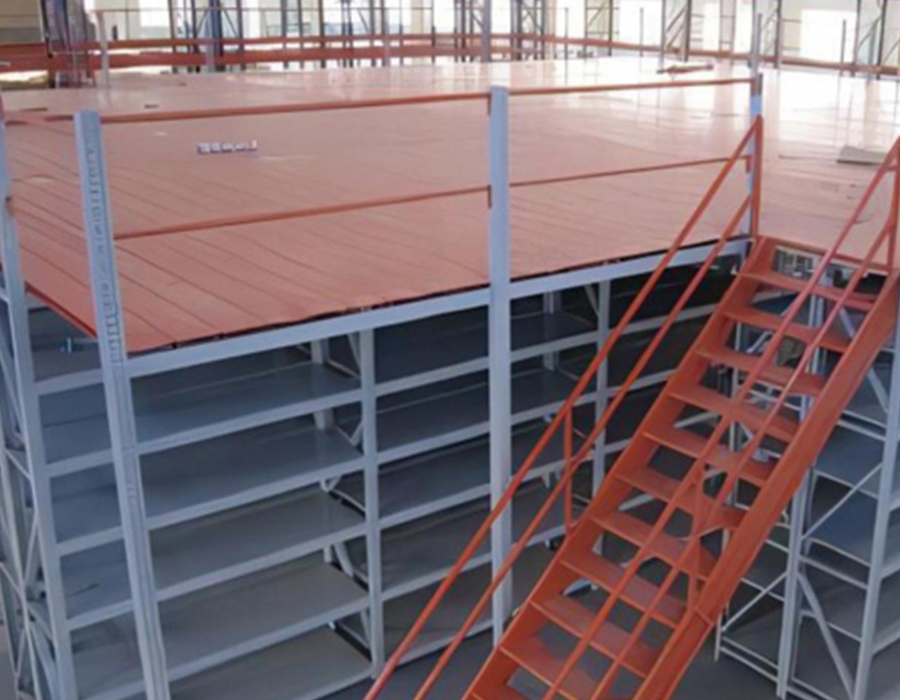

Lo strato di decking di a sistema di scaffalature del pavimento del soppalco - la superficie che si trova sopra la struttura del travetto secondario e forma la piattaforma utilizzabile - è specificata in diversi materiali concorrenti, ciascuno con caratteristiche strutturali, operative e di manutenzione distinte. La scelta è raramente semplice perché i requisiti normativi differiscono tra la superficie del soppalco (dove cammina il personale e operano le attrezzature) e qualsiasi scaffalatura installata sopra di essa (che richiede una base piana per la distribuzione del carico).

Il pannello truciolare legato con resina è la specifica di pavimentazione più comune nei sistemi di scaffalature soppalcate destinate alle operazioni di picking manuale, soprattutto perché la sua sezione trasversale spessa distribuisce i carichi puntuali dalle basi delle gambe delle scaffalature su un'area di contatto più ampia e fornisce una superficie di calpestio silenziosa e antiscivolo. Il requisito critico dell'installazione è che i pannelli RBPB siano completamente supportati lungo tutti e quattro i bordi: l'estensione non supportata tra i travetti secondari nel punto medio del pannello provoca una progressiva delaminazione sotto carichi dinamici ripetuti. In ambienti con qualsiasi esposizione all'umidità, comprese le anticamere delle celle frigorifere ad alta umidità e le aree delle aree di carico, l'RBPB con rivestimento fenolico o la piastra in acciaio è la specifica appropriata, poiché l'RBPB standard si gonfia ai bordi e perde l'integrità strutturale entro 12-18 mesi di contatto regolare con l'umidità.

Requisiti di compartimentazione antincendio e come influiscono sulla disposizione degli scaffali del soppalco

Un sistema di scaffalature con piattaforma in acciaio per soppalco per magazzino modifica radicalmente il profilo di rischio di incendio dell'edificio che occupa e i requisiti delle autorità antincendio per compartimentazione, soppressione e uscita sono spesso i fattori normativi più vincolanti nella progettazione del soppalco, più del carico strutturale o dell'altezza dell'edificio in molti progetti. Comprendere questi requisiti prima che la progettazione del layout sia completata previene lo scenario in cui un progetto di un soppalco strutturalmente solido richiede una riconfigurazione importante per ottenere la conformità al fuoco.

Il problema principale è che un soppalco crea uno spazio chiuso al di sotto di esso che si comporta come un compartimento antincendio separato indipendentemente dal fatto che sia fisicamente racchiuso da pareti. La maggior parte dei regolamenti edilizi e delle interpretazioni delle autorità antincendio trattano la parte inferiore del soppalco come un soffitto che deve essere resistente al fuoco secondo uno standard specificato o essere dotato di una copertura antincendio sotto di esso come se fosse una stanza chiusa. In pratica, ciò significa che l'installazione di un sistema di scaffalature soppalcate in un edificio con un sistema di irrigazione esistente a livello del tetto richiede quasi sempre testine di irrigazione aggiuntive installate nello spazio sotterraneo e spesso richiede un ulteriore strato di irrigatori in corrispondenza o appena sotto la superficie del ponte del soppalco per proteggere il pavimento sovrastante.

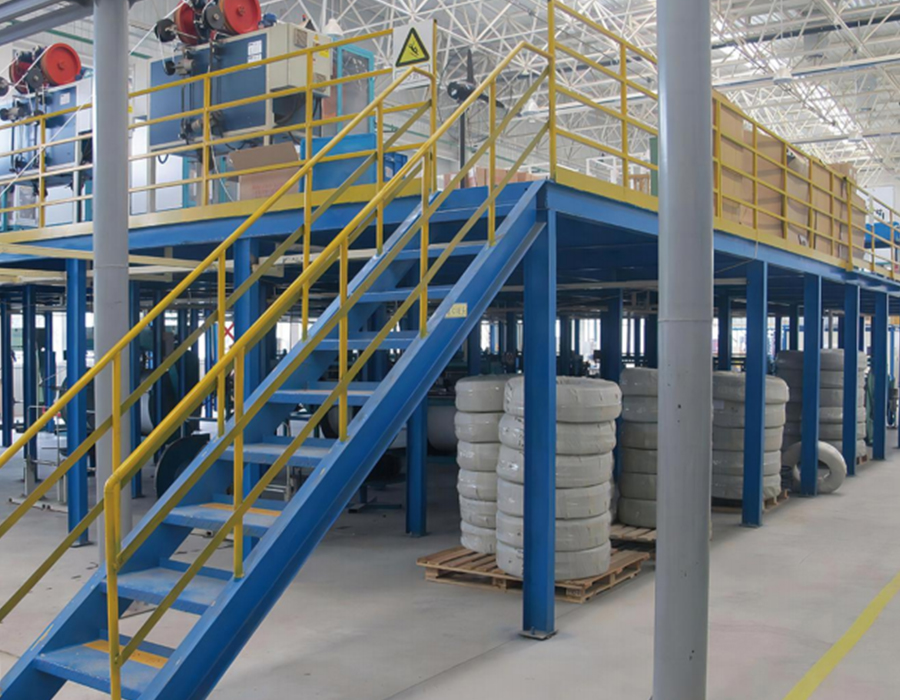

I requisiti di uscita impongono ulteriori vincoli di layout. La maggior parte delle norme antincendio richiedono due vie di fuga indipendenti da qualsiasi area del soppalco in cui il personale è regolarmente presente, con distanze massime di percorrenza fino a una scala di 18-45 metri a seconda della giurisdizione e della classificazione di occupazione. Per le installazioni di scaffalature soppalcate di grandi dimensioni, ciò spesso richiede due scale posizionate per servire le estremità opposte della piattaforma, che consumano l'area del soppalco e richiedono aperture corrispondenti attraverso la struttura del ponte del soppalco che deve essere incorniciata e protetta dai bordi. La pianificazione della posizione delle scale in un secondo momento, dopo che la disposizione degli scaffali è stata finalizzata, porta regolarmente a scale che entrano in conflitto con gli scaffali degli scaffali o che non possono raggiungere la copertura della distanza di viaggio richiesta senza una terza scala.

Specifiche di carico variabile per scaffalature soppalcate: cosa copre effettivamente il valore di progettazione

Il carico accidentale di progetto per un sistema di scaffalature a soppalco, generalmente espresso in kN/m² o tonnellate per metro quadrato, è la specifica maggiormente indicata nelle proposte dei fornitori, ma è anche la cifra più spesso fraintesa dagli acquirenti. Il coefficiente di carico accidentale è un presupposto di carico distribuito uniformemente (UDL) applicato su tutta l'area del soppalco per scopi di progettazione strutturale. Non rappresenta il carico massimo che può essere posizionato in un singolo punto e non tiene conto degli effetti dinamici derivanti dallo spostamento delle apparecchiature o dei carichi concentrati derivanti dalle basi delle gambe delle scaffalature.

Un soppalco progettato per 5 kN/m² (circa 500 kg per metro quadrato) non significa che ogni metro quadrato può trasportare contemporaneamente 500 kg di scaffalature più 500 kg di prodotto: la cifra di 5 kN/m² è la tolleranza combinata per struttura, stoccaggio e occupazione. Inoltre, la distribuzione assunta nel calcolo UDL è uniforme, ma i sistemi di scaffalature concentrano il carico nei punti base delle gambe. Uno scaffale standard a campata lunga con un ingombro di 2.400 mm × 600 mm e una capacità di 1.500 kg concentra il carico su quattro contatti della piastra di base, ciascuno con un'area di contatto di circa 60 mm × 60 mm. La pressione localizzata del pavimento in ciascun punto di contatto può essere da dieci a quindici volte l'UDL nominale, il che significa che l'impalcato e la struttura dei travetti secondari devono essere controllati per punzonatura e flessione locale sotto carichi concentrati oltre al controllo UDL globale.

Presso Huijian, i progetti dei nostri sistemi di scaffalature per soppalchi vengono sviluppati attraverso il nostro centro di ricerca e sviluppo dedicato, con calcoli strutturali che affrontano esplicitamente sia i carichi UDL globali che i carichi localizzati tra gamba e base: la combinazione che riflette il modo in cui i soppalchi si comportano effettivamente in servizio, piuttosto che come appaiono su un semplice foglio delle specifiche di valutazione del carico.

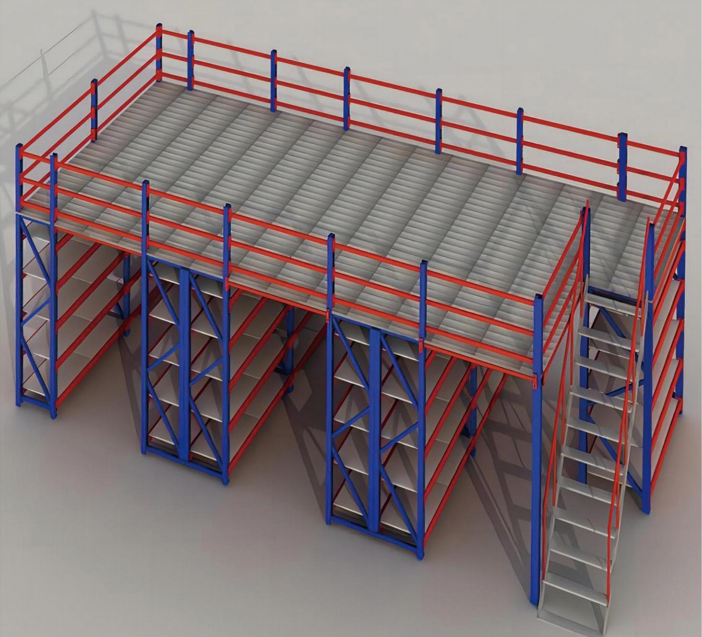

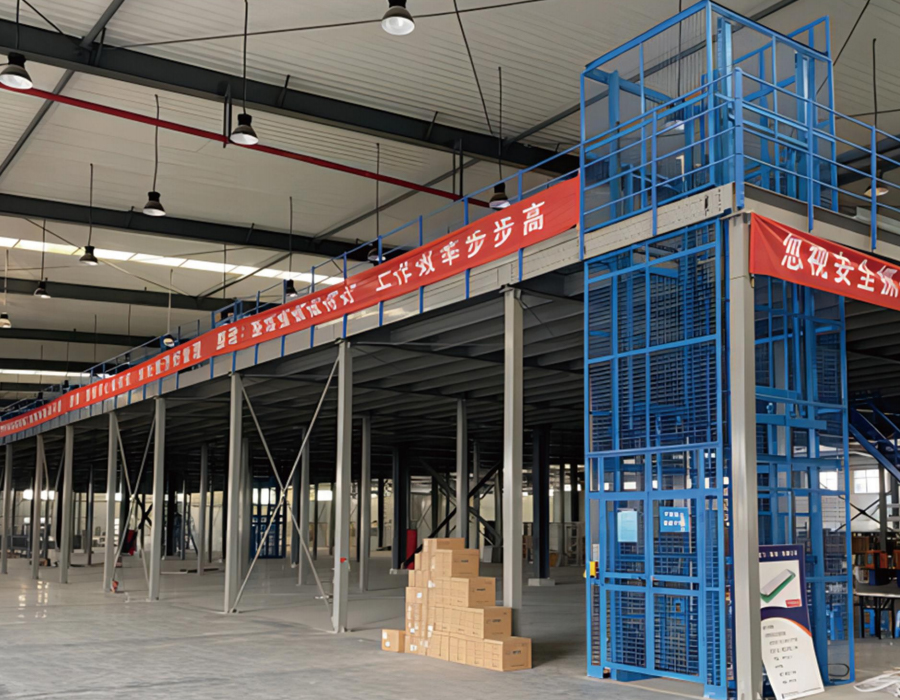

Integrazione di trasportatori verticali e montacarichi nella progettazione di sistemi di scaffalature mezzanino

Un sistema di scaffalature soppalcate che si basa esclusivamente su scale per la movimentazione verticale delle merci diventa un collo di bottiglia in termini di produttività con l'aumento della produttività. L'integrazione di trasportatori verticali, montacarichi o elevatori per pallet nella struttura del soppalco è una considerazione progettuale che deve essere affrontata nella fase di pianificazione del layout: l'aggiornamento di questi elementi in un'installazione soppalcata completata è significativamente più complesso e costoso che incorporarli fin dall'inizio.

L'implicazione strutturale di un vano montacarichi che penetra in un soppalco è che l'apertura del ponte deve essere completamente incorniciata con travi strutturali in grado di reindirizzare i carichi che altrimenti sarebbero stati trasportati dai travetti secondari interrotti. Le travi trimmer trasferiscono questi carichi reindirizzati alle travi primarie più vicine, che devono essere dimensionate per sostenere l'area tributaria aggiuntiva. Per aperture di sollevamento di grandi dimensioni (un sollevatore per pallet con una piattaforma da 1.200 mm × 1.200 mm richiede un'apertura del ponte di circa 1.500 mm × 1.500 mm compresi gli spazi liberi) i carichi della trave di rifinitura possono essere sostanziali e potrebbero richiedere una colonna soppalcata aggiuntiva adiacente all'apertura per fornire un breve percorso di carico fino alla fondazione.

Al di là dell’intelaiatura strutturale, l’interfaccia tra l’ascensore e il piano mezzanino richiede particolare attenzione in tre aree:

• Tolleranza di livellamento: I montacarichi e i trasportatori verticali devono arrivare al livello del soppalco entro ±5 mm dalla superficie finita del ponte per un trasferimento agevole di carrelli e pallet. La deflessione strutturale del soppalco sotto carico e l'assestamento della fondazione dell'ascensore nel tempo possono entrambi causare una divergenza dall'allineamento della piattaforma dell'ascensore e del ponte dopo l'installazione. La specificazione di dispositivi di livellamento regolabili nel punto di sbarco dell'ascensore, anziché di piastre fisse, consente il riallineamento senza modifiche strutturali.
• Protezione dei bordi all'apertura del ponte: L'apertura del piano mezzanino per il vano ascensore costituisce un pericolo di caduta ogni volta che la piattaforma dell'ascensore non è al livello del mezzanino. I cancelli di sicurezza interbloccati, ovvero cancelli che possono aprirsi solo quando la piattaforma elevatrice è presente e livellata, rappresentano la specifica corretta per qualsiasi montacarichi utilizzato in un ambiente soppalcato presidiato. Semplici barriere a catena o cancelli a cerniera senza interblocco non sono adeguati per la conformità alle norme di sicurezza industriale nella maggior parte delle giurisdizioni.
• Isolamento delle vibrazioni: I trasportatori verticali e gli elevatori alternativi generano vibrazioni periodiche che si trasmettono attraverso la loro struttura di montaggio al telaio del soppalco. Senza supporti isolanti tra la base del trasportatore e la struttura del soppalco, questa vibrazione affatica le connessioni bullonate e può allentare i dispositivi di fissaggio delle scaffalature nelle campate adiacenti nel corso di mesi di funzionamento continuo. I supporti antivibranti o i cuscinetti isolanti sul telaio di base del trasportatore devono essere specificati come standard e non come aggiornamento opzionale.

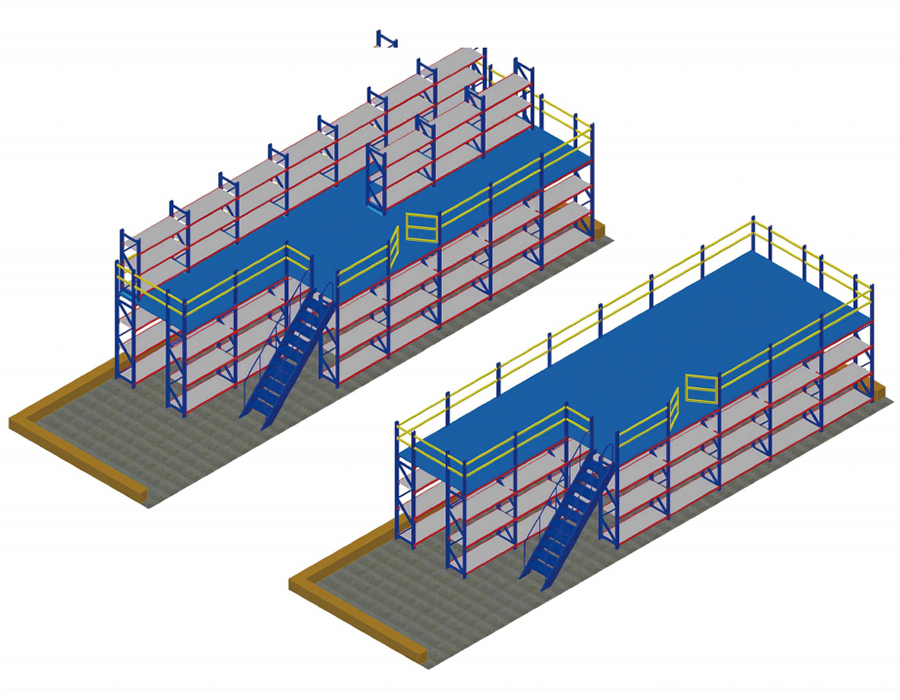

Strutture soppalcate modulari e realizzate su misura: dove sta effettivamente la differenza di costo

La scelta tra un sistema di scaffalature modulari per soppalchi - costruito con componenti standardizzati e preingegnerizzati con incrementi fissi - e una struttura completamente realizzata su misura è spesso inquadrata come un semplice confronto dei costi in cui il modulare è più economico. Questa definizione è accurata in molte applicazioni standard ma non funziona in condizioni specifiche in cui le limitazioni dei sistemi modulari generano costi nascosti che compaiono solo durante l'installazione o il funzionamento piuttosto che nel preventivo iniziale.

I sistemi soppalchi modulari raggiungono la loro efficienza in termini di costi attraverso dimensioni standardizzate delle colonne con incrementi di altezza fissi (tipicamente gradini di 100 mm o 150 mm), campate di travi standardizzate con larghezze fisse (comunemente 2.000 mm, 2.500 mm, 3.000 mm) e dettagli di connessione preingegnerizzati che si ripetono in modo identico su tutta la struttura. Questa standardizzazione riduce drasticamente i tempi di progettazione e i costi di fabbricazione per i soppalchi rettangolari in edifici di dimensioni regolari. In queste condizioni il confronto dei costi favorisce effettivamente i sistemi modulari del 20-35% rispetto a strutture personalizzate equivalenti.

Le condizioni in cui i sistemi modulari perdono il loro vantaggio in termini di costi includono:

• Geometria dell'edificio irregolare: Le impronte dei soppalchi non rettangolari (forme a L, angoli tagliati per evitare colonne o soppalchi che aggirano gli elementi strutturali) richiedono travi tagliate su misura e dettagli di connessione non standard che eliminano l'efficienza di fabbricazione del sistema modulare pur mantenendo i vincoli delle sue dimensioni a incremento fisso.
• Carichi concentrati elevati: I componenti modulari standard del soppalco sono progettati secondo specifiche UDL. Laddove scaffalature o attrezzature impongono carichi concentrati che richiedono travi migliorate o colonne aggiuntive all'interno di un modulo standard, il sistema modulare deve essere modificato localmente, il che spesso costa di più che incorporare l'aggiornamento in un progetto personalizzato fin dall'inizio.
• Rigidi vincoli di altezza: I sistemi modulari offrono una capacità limitata di ridurre al minimo la profondità strutturale perché i profili delle travi sono fissati dalla gamma di prodotti standard. La fabbricazione personalizzata consente l'ottimizzazione della profondità delle travi utilizzando travi alveolari, travi merlate o sezioni non standard che recuperano 100–200 mm di altezza libera in edifici con altezza critica.

Il nostro Scaffalature con piattaforma in acciaio per soppalco per magazzino I sistemi sono disponibili sia in configurazioni modulari che personalizzate completamente ingegnerizzate, sviluppate attraverso il nostro centro di ricerca e sviluppo di 1.500 metri quadrati e prodotte attraverso sei linee di produzione dedicate, il che significa che la soluzione strutturale può essere adattata con precisione alla geometria dell'edificio e ai requisiti di carico anziché forzare l'edificio a conformarsi a una griglia di prodotto standard.

Gestione degli assestamenti differenziali tra pilastri del soppalco e strutture di scaffalature esistenti

Nei magazzini in cui un sistema di scaffalature con piano soppalcato è installato in prossimità o strutturalmente collegato alle scaffalature portapallet esistenti, l'assestamento differenziale tra le colonne del soppalco e i montanti adiacenti delle scaffalature è un problema di funzionalità a lungo termine che raramente viene affrontato nella pianificazione dell'installazione. Entrambi i tipi di struttura impongono carichi puntuali significativi sulla soletta del magazzino, ma lo fanno attraverso aree diverse della piastra di base, con intensità di carico diverse e con storie di carico diverse, condizioni che producono tassi di cedimento diversi nel tempo.

Le colonne soppalcate in genere impongono carichi puntuali sostenuti più elevati rispetto ai montanti delle scaffalature portapallet: una colonna soppalcata che supporta 40-60 tonnellate di pavimento, carico mobile e scaffalature sovrastanti genera una pressione sulla piastra di base di un ordine di grandezza superiore a quella di un montante portapallet standard con la stessa superficie. Se entrambi poggiano sulla stessa soletta di cemento di spessore uniforme, la colonna del soppalco indurrà una maggiore deflessione della soletta e un cedimento viscoso a lungo termine rispetto al montante della cremagliera adiacente. Nell'arco di due-cinque anni, questo cedimento differenziale può produrre uno spostamento verticale relativo di 5-15 mm tra le colonne del soppalco e le file adiacenti delle scaffalature, sufficiente a indurre un'incurvatura misurabile nei montanti dello scaffale fisicamente collegati o appoggiati contro la struttura del soppalco e a creare una pendenza visibile sulla superficie del ponte del soppalco che influisce sulla stabilità dei pallet e sulla movimentazione delle attrezzature su ruote.

L'approccio strutturale corretto consiste nel trattare il soppalco e le eventuali scaffalature adiacenti come strutture indipendenti con un movimento di movimento deliberato tra loro, indipendentemente da quanto siano vicini tra loro. Le colonne del soppalco dovrebbero essere ancorate alla soletta tramite piastre di base dimensionate per limitare la pressione del pavimento a un livello coerente con la capacità portante a lungo termine della soletta, non semplicemente con la sua resistenza allo snervamento a breve termine. Laddove è noto che la soletta è sottile o il sottofondo comprimibile, il miglioramento del terreno sotto le posizioni delle colonne del mezzanino, attraverso la cementazione di compattazione o l'installazione di micropali, è una soluzione più affidabile a lungo termine rispetto al tentativo di distribuire i carichi del mezzanino solo attraverso piastre di base sovradimensionate.
