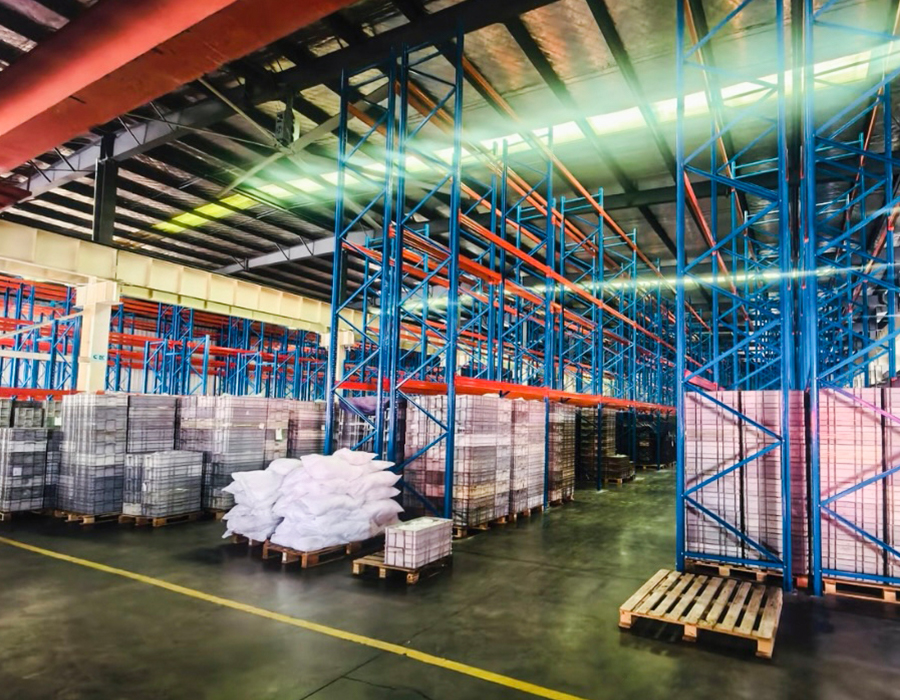

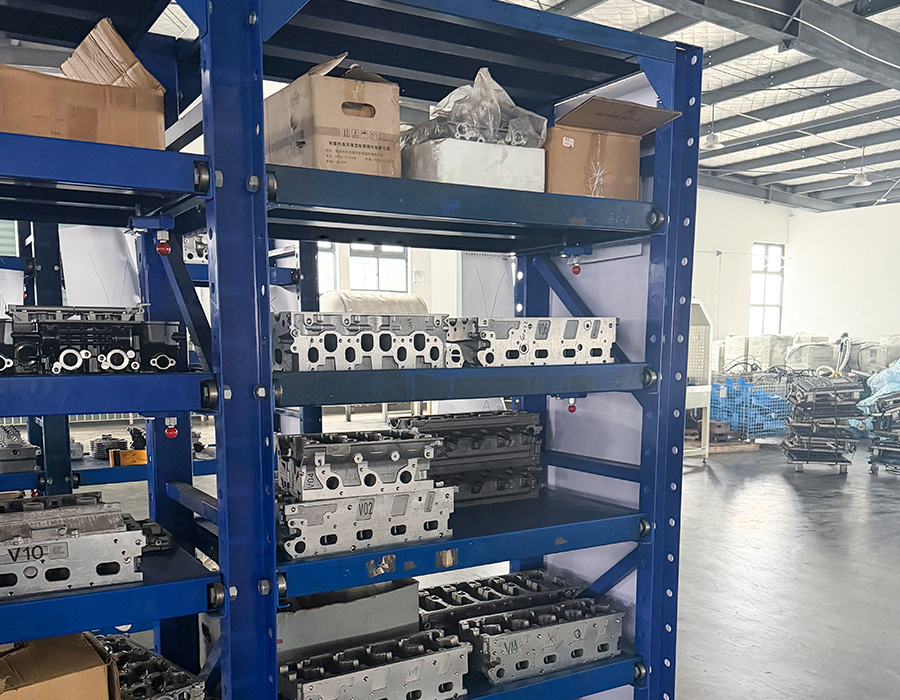

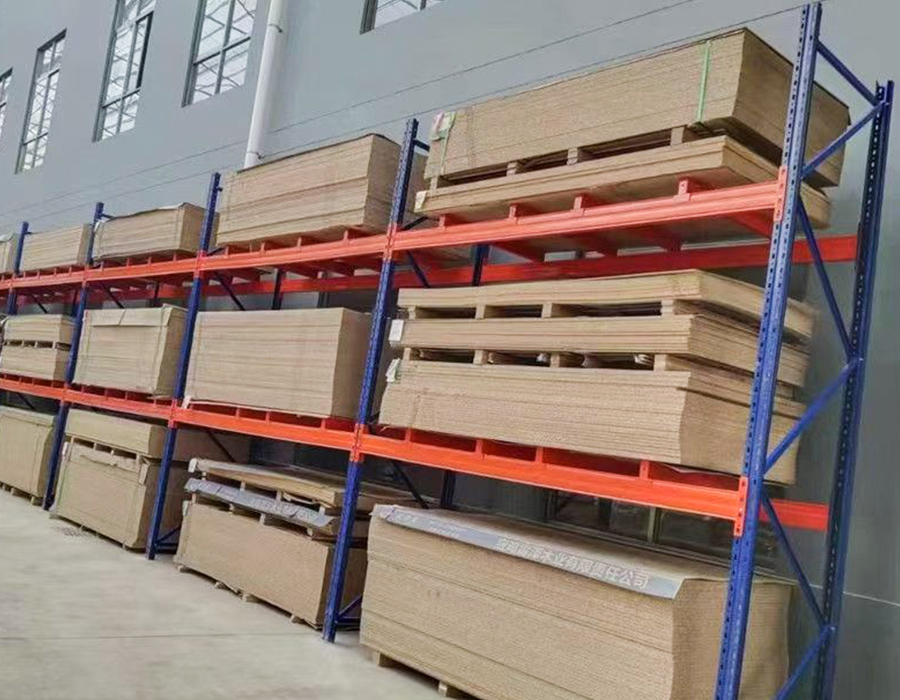

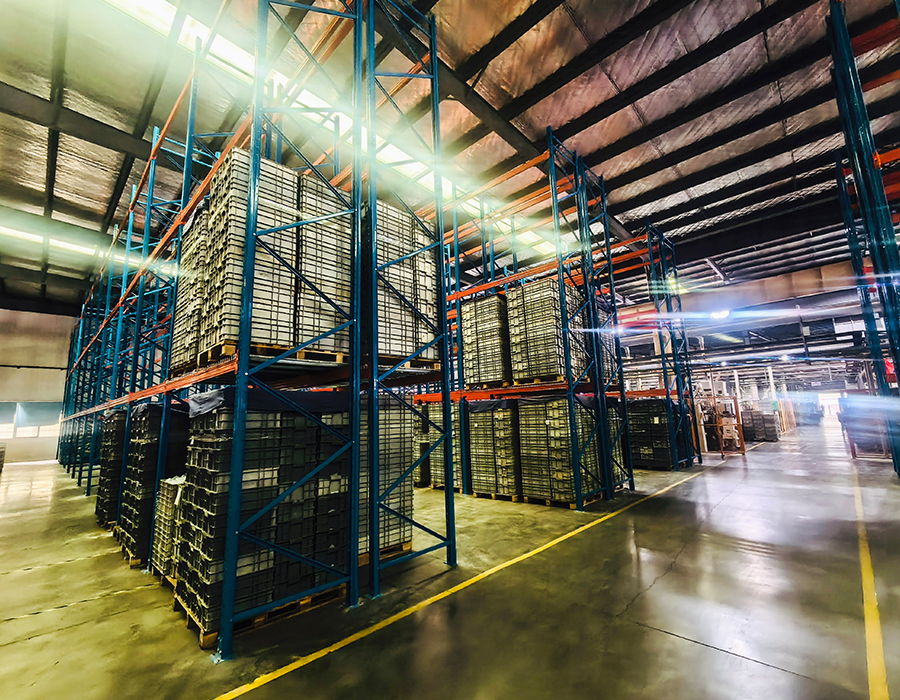

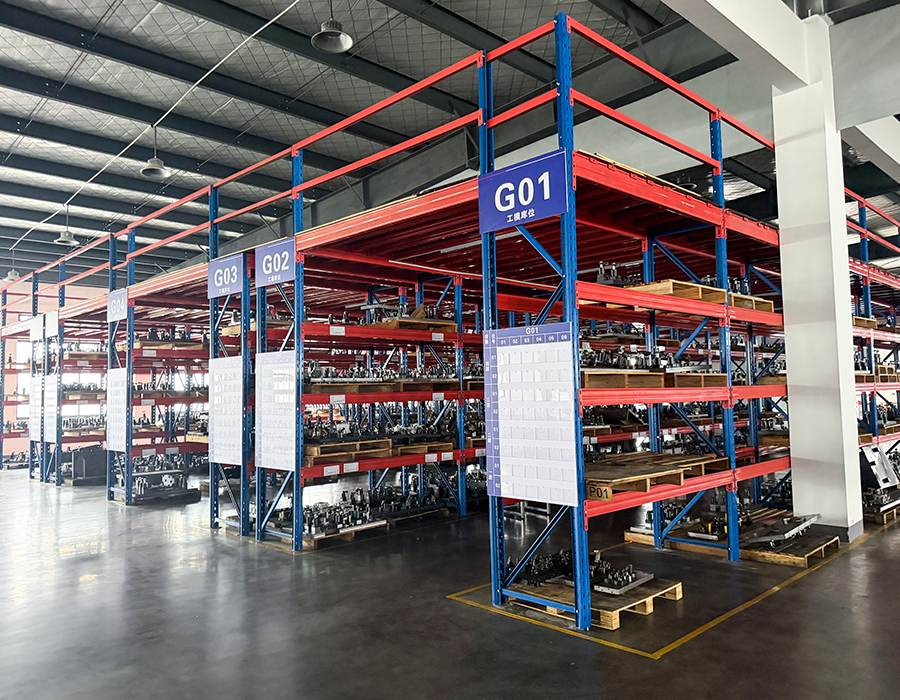

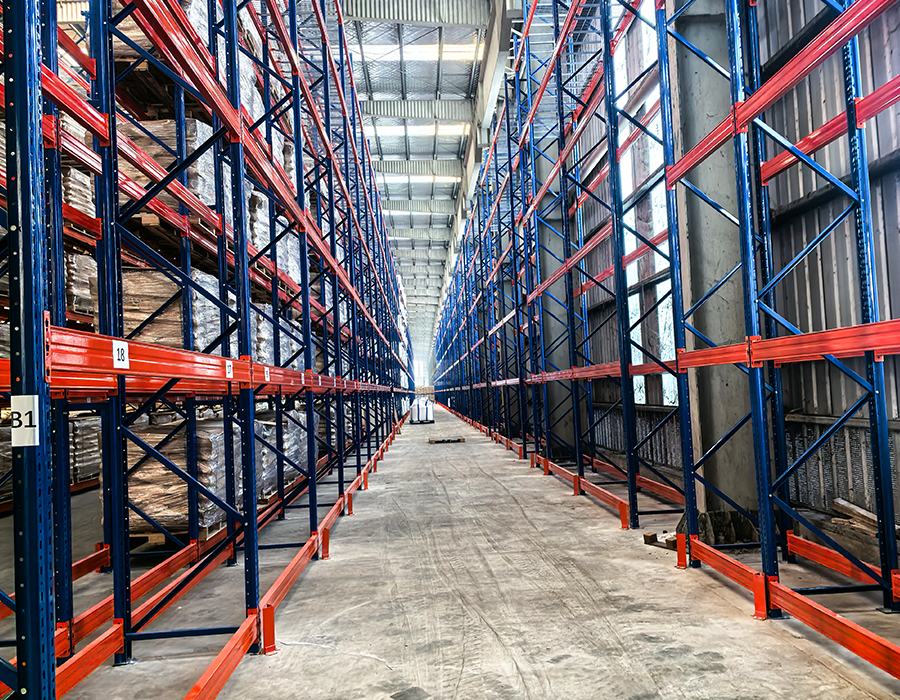

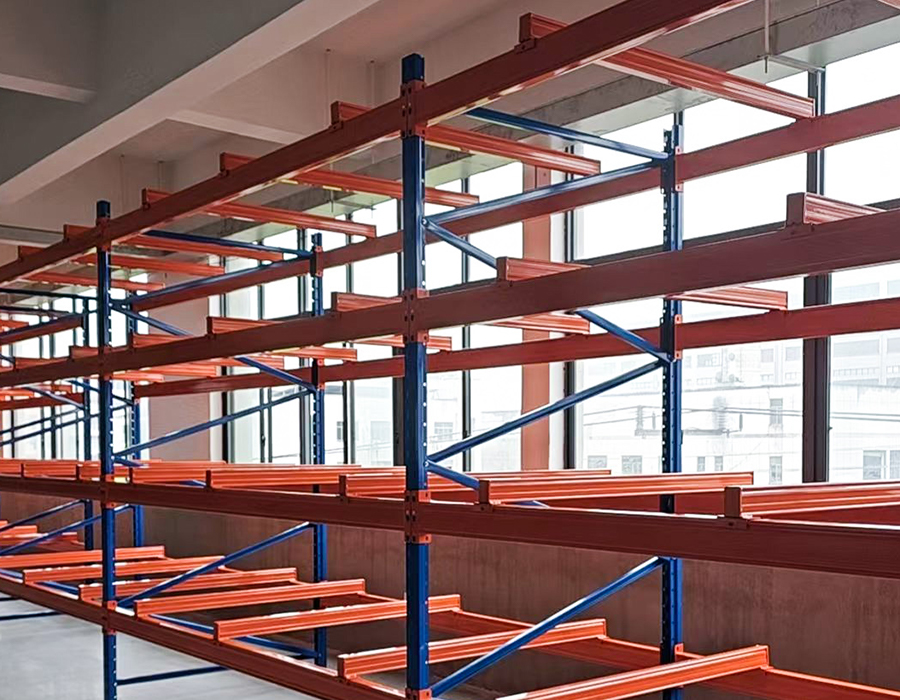

Le scaffalature senza bulloni per carichi pesanti sono progettate per applicazioni con carichi elevati, supportando fino a 800 kg per livello di scaffale, con montanti ispessiti e piastre rinforzate dei ripiani fissate da perni di bloccaggio di sicurezza che impediscono lo spostamento laterale sotto i carichi nominali massimi.
Il modello della colonna con fori a diamante consente di riposizionare ogni ripiano all'interno di un intervallo di quattro fori senza attrezzi, fornendo una rapida regolazione dell'altezza in risposta alle modifiche delle dimensioni del prodotto: un vantaggio operativo significativo in ambienti di stoccaggio dinamici.
Il montaggio non richiede viti: i ripiani si bloccano direttamente nei fori della colonna tramite perni di sicurezza su entrambe le facce del montante, formando una connessione robusta che resiste allo spostamento accidentale dal carrello elevatore o agli urti della movimentazione.
Ampiamente utilizzato in magazzini industriali, distribuzione di ricambi automobilistici, stoccaggio di componenti meccanici e strutture per materiali da costruzione: la scelta consigliata ovunque un'elevata capacità di carico per ripiano debba coesistere con una riconfigurazione flessibile e senza attrezzi.
Immaginate un magazzino alla fine di un turno: pallet di prodotti finiti in attesa nella zona ...
Leggi di piùQuando un carrello elevatore lascia cadere un pallet pieno su una trave della scaffalatura, la...
Leggi di piùAnhui Huijian Intelligent Equipment Co., Ltd. ha recentemente accolto una delegazione di rapprese...
Leggi di piùPerché le rastrelliere per stampi sono uno strumento fondamentale per il flusso di lavoro ...
Leggi di piùCos'è lo scaffale senza bulloni per carichi leggeri? Scaffalature senza bulloni per ca...
Leggi di piùIl nome "scaffalature senza bulloni" attira l'attenzione su ciò che è assente - gli elementi di fissaggio - ma la sostanza ingegneristica di un sistema di scaffalature senza bulloni per carichi pesanti risiede interamente in ciò che li sostituisce: il connettore a rivetto, chiamato anche connessione a clip, linguetta o a goccia a seconda della famiglia di design. Questo connettore è una linguetta in acciaio formata a freddo sull'estremità della trave che si innesta in una fessura punzonata nella colonna verticale, bloccandosi sotto carico senza dispositivi di fissaggio meccanici. La geometria di questo impegno (forma della linguetta, dimensioni della fessura, angolo di inserimento della linguetta e profondità della spalla di bloccaggio dietro la fessura) determina non solo la capacità di carico statico ma la resistenza alla fatica, la facilità di smontaggio e l'affidabilità della connessione a lungo termine dell'intero sistema.
La famiglia di connettori più utilizzata utilizza una fessura a goccia nella colonna abbinata ad una linguetta a gancio sagomata sulla trave. Quando la trave viene sollevata leggermente dopo l'inserimento, una spalla di bloccaggio sulla linguetta cade dietro il bordo della fessura, impedendone il ritiro sotto carico verticale. Ciò che distingue i connettori di alta qualità da quelli marginali in questo design è la precisione dimensionale dell'innesto gancio-spalla: una profondità della spalla di 3–4 mm fornisce un bloccaggio affidabile con una significativa resistenza all'estrazione; una profondità della spalla di 1–2 mm, ottenibile attraverso una formatura meno precisa, consente alla connessione di rilasciarsi in caso di vibrazioni o carichi d'urto verso l'alto: una modalità di guasto che è visivamente identica a una connessione correttamente assemblata fino alla caduta della trave. Gli acquirenti non possono valutare questa dimensione senza lo smontaggio e la misurazione, motivo per cui i certificati dei materiali e i rapporti di ispezione dimensionale del produttore hanno più peso dell'ispezione visiva degli assemblaggi finiti.
Il secondo parametro critico è il numero di linguette del connettore per estremità della trave. Le connessioni a linguetta singola sono adeguate per scaffalature leggere ma introducono un grado di libertà rotazionale: la trave può ruotare attorno al singolo punto di aggancio sotto carico eccentrico. Scaffalatura senza bulloni per carichi pesanti sotto carichi industriali sono necessarie almeno due linguette per estremità della trave, distanziate verticalmente per eliminare la rotazione della trave e distribuire il carico di taglio su due punti di impegno. Alcuni progetti per carichi pesanti utilizzano tre o quattro linguette per estremità, il che riduce ulteriormente lo stress del connettore per linguetta e aumenta la resistenza al carico dinamico derivante da oggetti posizionati con forza o da apparecchiature di trasmissione delle vibrazioni nelle vicinanze.
La fessura perforata o lo schema dei fori nelle colonne montanti degli scaffali senza bulloni è progettato principalmente per consentire la regolazione dell'altezza dello scaffale con incrementi fissi, in genere passo di 25 mm, 38 mm o 50 mm a seconda del sistema. Questo scopo funzionale è compreso dalla maggior parte degli utenti. Ciò che è meno riconosciuto è che il modello di perforazione ha un effetto diretto e significativo sull'area della sezione trasversale netta del montante e quindi sulla sua capacità di carico di compressione e sulla resistenza all'instabilità locale, parametri che determinano il carico massimo sicuro del montante e il limite pratico di altezza del sistema di scaffalature.
Ciascuna fessura perforata rimuove l'acciaio dalla sezione trasversale del montante in quella posizione. In una colonna fortemente perforata, dove le fessure sono ravvicinate a un passo di 25 mm con materiale minimo tra le fessure consecutive, la sezione netta in qualsiasi gruppo di fessure può essere ridotta del 25–40% rispetto alla sezione lorda del profilo della colonna. Questa riduzione riduce direttamente il momento di inerzia e il raggio di rotazione della colonna in quella sezione trasversale, rendendola la posizione critica per l'inizio dell'instabilità locale sotto compressione assiale. Produttori che progettano scaffalatura industriale senza bulloni per carichi pesanti per carichi verticali veramente elevati, tenere conto di questa riduzione della sezione netta nei calcoli della capacità della colonna; coloro che applicano le proprietà della sezione lorda ovunque producono tabelle di capacità che non sono conservative con un margine significativo per i profili fortemente perforati.
La conseguenza pratica per gli acquirenti è che le tabelle della capacità delle colonne di diversi produttori non sono direttamente confrontabili a meno che per ciascuna non siano noti lo schema di perforazione e la riduzione della sezione netta. Una colonna di spessore 2,0 mm con passo delle asole di 25 mm può avere una capacità verticale effettiva inferiore rispetto a una colonna di spessore 1,8 mm con passo di 50 mm e una sezione netta più favorevole, nonostante il materiale più spesso. Quando si valutano scaffalature industriali per carichi pesanti senza bulloni per applicazioni che si avvicinano alla capacità nominale dei montanti, richiedere il coefficiente di sezione netta (il rapporto tra l'area della sezione trasversale netta e quella lorda nel gruppo di slot in questione) fornisce una base significativa per il confronto che lo spessore nominale della colonna da solo non fornisce.
La deflessione dei pannelli dello scaffale sotto carico è il comportamento strutturale più visibile nelle scaffalature senza bulloni per carichi pesanti e il parametro notato più direttamente dagli utenti: uno scaffale visibilmente cedevole segnala un sovraccarico o una progettazione inadeguata dei pannelli anche agli osservatori non tecnici. Tuttavia, gestire la deflessione entro limiti accettabili richiede approcci progettuali diversi a seconda della campata dello scaffale, dell’entità del carico e se la preoccupazione principale è l’adeguatezza strutturale o l’aspetto di funzionalità, e ciascun approccio comporta compromessi specifici in termini di peso del materiale, costo e capacità di carico.
Il metodo più semplice per ridurre la deflessione consiste nell'aumentare lo spessore della lamiera d'acciaio del pannello dello scaffale. La deflessione sotto un carico uniformemente distribuito varia inversamente al cubo dello spessore del pannello per la piegatura della lamiera piana: raddoppiando lo spessore da 1,0 mm a 2,0 mm si riduce la deflessione a un ottavo, un miglioramento notevole. Tuttavia, i pannelli piani superiori a 2,0 mm diventano molto pesanti rispetto all'aumento della loro capacità di carico e il peso del pannello stesso inizia a consumare una parte significativa della capacità nominale del ripiano. Per luci superiori a 1.500 mm sotto carichi pesanti, la sola piastra piana raramente è la soluzione più efficiente.
L'introduzione di nervature longitudinali o ondulazioni nella sezione trasversale del pannello del ripiano - formata durante la profilatura o la presso piegatura - converte la piastra piana in un'efficace sezione strutturale con un momento di inerzia significativamente più elevato di quanto suggerirebbe il solo spessore del materiale di base. Un pannello ondulato da 1,5 mm può sovraperformare un pannello piatto da 2,5 mm nella deflessione a metà campata per la stessa campata e carico, con un peso del pannello inferiore di circa il 40%. La limitazione funzionale è che le superfici nervate o ondulate non sono uniformemente piatte: gli oggetti con aree di base piccole possono poggiare solo sui picchi delle nervature, creando tensioni di contatto localizzate e liquidi o particelle fini si raccolgono nelle scanalature.
Per le configurazioni di scaffalature industriali per carichi pesanti senza bulloni con la massima capacità, lo scaffale è progettato come un assemblaggio composito: le travi strutturali che si estendono tra i montanti supportano un pannello di copertura interno separato che si estende solo tra le travi adiacenti, non su tutta la larghezza dello scaffale. Questo approccio consente di ottimizzare la profondità della trave – e quindi la resistenza alla flessione – indipendentemente dallo spessore del pannello dell’impalcato, ottenendo grandi capacità di carico con deflessione controllata senza la penalità di peso di una piastra monolitica che copre l’intera larghezza. Il compromesso è la complessità dell'assemblaggio e la necessità di un profilo dello scaffale più profondo che possa ridurre il numero di livelli di scaffale ottenibili all'interno di un'altezza fissa della campata.
Le scaffalature industriali per carichi pesanti senza bulloni installate ad altezze comprese tra 2,5 e 4 metri o superiori, cosa comune nello stoccaggio di componenti a scaffalature alte, nei magazzini di componenti automobilistici e nelle strutture di stoccaggio di archivi, richiedono spesso la giunzione delle colonne, in cui due o più lunghezze di colonna vengono unite verticalmente per raggiungere l'altezza richiesta. La connessione di giunzione è un dettaglio strutturale critico che viene spesso trattato come un semplice giunto meccanico ma che in realtà regola il comportamento di deformazione della colonna a tutta altezza in modi che non sempre si riflettono nelle tabelle di carico pubblicate per le configurazioni di altezza standard.
Il requisito strutturale principale di una giunzione di colonna è che deve trasferire il carico di compressione assiale attraverso il giunto senza introdurre un punto debole locale che inneschi l'instabilità nel punto di giunzione prima che la colonna nel suo insieme raggiunga la sua capacità nominale. Una giunzione ottenuta semplicemente inserendo una sezione di colonna più corta sopra la colonna inferiore e facendo affidamento sull'attrito o su un singolo elemento di fissaggio attraverso le pareti della colonna sovrapposte fornisce una resistenza alla flessione minima in corrispondenza del giunto: si comporta strutturalmente come una connessione a perno piuttosto che come una colonna a momento continuo, dimezzando di fatto la lunghezza di instabilità alla quale la colonna dovrebbe essere analizzata. Questa distinzione è importante perché il carico di punta critico di una colonna con estremità a perno è un quarto di quello della stessa colonna con estremità fisse, il che significa che una giunzione non adeguatamente dettagliata può ridurre la capacità effettiva della colonna del 50–75% al di sotto del valore tabulato per la colonna non giuntata.
Le giunzioni delle colonne correttamente progettate per scaffalature senza bulloni per carichi pesanti utilizzano uno dei due approcci: un inserto interno in acciaio che riempie entrambe le sezioni della colonna in corrispondenza del giunto, fornendo un supporto laterale continuo attraverso la zona di giunzione e resistendo alla tendenza della colonna superiore a oscillare rispetto a quella inferiore sotto carico eccentrico; oppure una giunzione esterna piastra-elemento di fissaggio che si imbullona attraverso entrambe le facce della colonna con una geometria del gruppo di bulloni sufficiente a sviluppare la resistenza al momento richiesta. L'approccio con inserto a manicotto è strutturalmente superiore per i sistemi senza bulloni perché non richiede elementi di fissaggio aggiuntivi ed è intrinsecamente allineato durante l'assemblaggio, ma richiede che il manicotto sia fabbricato con una tolleranza dimensionale stretta: un manicotto che si adatta liberamente all'interno della sezione della colonna fornisce poco vincolo laterale e funziona in modo simile al giunto di solo attrito su cui è destinato a migliorare. In Huijian, le nostre configurazioni di scaffalature senza bulloni per campate alte sono progettate con dimensioni di giunzione dei manicotti verificate attraverso il nostro centro di ricerca e sviluppo rispetto a calcoli di instabilità delle colonne specifici per ciascuna combinazione di altezza e carico, non applicati genericamente a tutta la gamma di prodotti.
I sistemi di scaffalature industriali senza bulloni per carichi pesanti installati in regioni soggette ad attività sismica richiedono misure di rinforzo laterali specifiche che non fanno parte della configurazione standard del prodotto e che vengono spesso omesse anche in zone sismiche riconosciute quando la scaffalatura viene acquistata tramite l'ordinazione del catalogo standard anziché tramite specifiche tecniche. Le conseguenze di questa omissione possono variare dalla caduta dei prodotti e dalle scaffalature (distorsione laterale) durante eventi sismici moderati al collasso progressivo in eventi gravi, con implicazioni per la sicurezza del personale e la continuità della struttura che vanno ben oltre il costo di sostituzione della scaffalatura stessa.
Il requisito fondamentale della progettazione antisismica è che il sistema di scaffalature debba resistere alle forze laterali applicate a ciascun livello dello scaffale proporzionali al peso del prodotto immagazzinato a quel livello, senza che la colonna dello scaffale si sposti lateralmente fino al punto in cui le connessioni trave-colonna si disimpegnano. Le connessioni senza bulloni, che per loro natura si basano sul bloccaggio della linguetta azionato dalla gravità piuttosto che sul fissaggio meccanico, sono particolarmente vulnerabili al disimpegno sotto componenti di accelerazione verso l'alto del carico sismico, che possono scaricare momentaneamente la trave e consentire alla linguetta di sbloccarsi se la geometria della connessione non fornisce una ritenzione positiva sotto sollevamento. I progetti di scaffalature senza bulloni con classificazione antisismica risolvono questo problema tramite clip di bloccaggio positive, dispositivi di fissaggio secondari imbullonati alle estremità della trave o geometria modificata della linguetta che richiede una forza di smontaggio attiva anziché semplicemente un sollevamento verso l'alto per rilasciare la trave.
Il rinforzo laterale del sistema di scaffalature nel suo insieme, impedendo al telaio verticale di spostarsi sotto la forza sismica orizzontale, è ottenuto attraverso una delle tre configurazioni, ciascuna adatta a diversi vincoli di disposizione:
L'etichettatura della capacità di carico sulle scaffalature industriali per carichi pesanti senza bulloni è meno standardizzata di quanto la maggior parte degli acquirenti pensi. A differenza dei recipienti a pressione, delle apparecchiature di sollevamento o dei prodotti elettrici - dove i quadri normativi impongono standard di prova specifici, fattori di sicurezza e formati di divulgazione - le dichiarazioni sulla capacità di carico delle scaffalature in molti mercati sono in gran parte autocertificate dai produttori, con i valori dichiarati che riflettono le condizioni di prova che possono o meno corrispondere al modo in cui le scaffalature verranno utilizzate nell'applicazione dell'acquirente. Comprendere cosa rappresenta effettivamente il numero di capacità dichiarato – e cosa no – è essenziale per effettuare confronti validi tra i prodotti ed evitare discrepanze di capacità in servizio.
La variabile più significativa non specificata nella maggior parte delle dichiarazioni di capacità degli scaffali è l'ipotesi di distribuzione del carico. Una capacità dello scaffale dichiarata come "500 kg per scaffale" non ha senso senza sapere se ciò presuppone un carico uniformemente distribuito (UDL) su tutta la superficie dello scaffale, un carico concentrato al centro dello scaffale o un carico su due punti in posizioni definite. Queste tre condizioni producono momenti flettenti a media campata radicalmente diversi nel pannello dello scaffale per lo stesso carico totale. Un pannello valutato a 500 kg UDL può cedere a 200–250 kg se il carico è concentrato al centro dello scaffale, una condizione che si verifica ogni volta che un singolo articolo pesante o un pallet con ingombro ridotto viene posizionato centralmente su un ampio scaffale.
Una seconda variabile non dichiarata è il carico verticale nella tabella delle capacità. Le valutazioni della capacità degli scaffali in genere presuppongono che gli scaffali siano configurati con un numero specifico di livelli di scaffali all'interno di una determinata altezza della campata. L'aggiunta di livelli di scaffale a un'unità esistente, una pratica comune quando gli utenti desiderano aumentare la densità di stoccaggio, aumenta il carico verticale cumulativo oltre quello che è stato calcolato per ospitare la tabella della capacità degli scaffali pubblicata. La tabella indica la capacità dei ripiani, non quella dei montanti, e questi due limiti sono regolati da elementi strutturali completamente diversi. Le strutture che riconfigurano regolarmente le loro scaffalature industriali pesanti senza bulloni dovrebbero richiedere tabelle di carico verticale (il carico cumulativo massimo dello scaffale che può essere applicato a una colonna a tutta altezza) oltre ai dati sulla capacità per scaffale e considerare il minore dei due limiti come vincolo governativo per ciascuna configurazione di campata.
I magazzini industriali e gli impianti di produzione spesso richiedono scaffalature senza bulloni per carichi pesanti con pannelli in acciaio inossidabile o rivestimento in alluminio in combinazione con montanti e travi standard in acciaio al carbonio, motivati da requisiti di igiene, esigenze di compatibilità chimica o dal desiderio di una superficie di stoccaggio resistente alla corrosione senza il costo di un sistema completamente inossidabile. Questa configurazione a metallo misto introduce un rischio di corrosione galvanica di cui si parla raramente nelle conversazioni sugli appalti, ma che può produrre una corrosione accelerata nei punti di contatto metallici che compromette sia la superficie dello scaffale che la colonna verticale entro 12-24 mesi in ambienti umidi o chimicamente attivi.
La corrosione galvanica si verifica quando due metalli diversi in contatto elettrico sono esposti a un elettrolita: in un contesto di magazzino, questo elettrolita è generalmente costituito da condensa di vapore acqueo, deflusso di soluzioni detergenti o fuoriuscita di fluidi di processo. Il metallo più attivo nella coppia galvanica diventa l'anodo e si corrode preferenzialmente. In un montante in acciaio al carbonio che sostiene un ripiano in acciaio inossidabile, l'acciaio al carbonio è il metallo meno nobile e si corrode nel punto di contatto, accelerato rispetto alla velocità con cui si corroderebbe isolatamente dalla differenza di potenziale tra i due metalli. La velocità di corrosione dipende dal rapporto tra le aree: una piccola area di acciaio al carbonio a contatto con un'ampia area di acciaio inossidabile si corrode più velocemente dello stesso acciaio al carbonio a contatto con una piccola area di acciaio inossidabile, perché l'area catodica determina una maggiore densità di corrente nella zona di contatto anodico.
Una mitigazione pratica per gli assemblaggi di scaffalature industriali per carichi pesanti senza bulloni con metalli misti comporta l'interruzione del percorso di contatto metallo-metallo all'interfaccia tra materiali diversi. Gli approcci efficaci includono:
La riconfigurabilità delle scaffalature senza bulloni per carichi pesanti - la possibilità di aggiungere, rimuovere o riposizionare i livelli degli scaffali, aggiungere estensioni delle campate o combinare unità in nuove configurazioni senza strumenti specializzati - è uno dei vantaggi commerciali più citati rispetto ai sistemi di stoccaggio saldati o fissati in modo permanente. Tuttavia, questo vantaggio si realizza in pratica solo quando il sistema iniziale viene specificato pensando alla riconfigurazione e quando le modifiche successive vengono apportate entro i limiti strutturali dei componenti installati. La mancata pianificazione della riconfigurazione fin dall'inizio, o il superamento dei limiti strutturali durante la modifica, trasforma un'autentica attività operativa in una passività.
La decisione più importante relativa alla pianificazione della riconfigurazione è la scelta dell'altezza del montante. L'acquisto dei montanti più corti che soddisfano i requisiti immediati di altezza di stoccaggio elimina la possibilità di aggiungere livelli di scaffali o aumentare l'altezza delle campate in futuro senza sostituire i montanti: l'elemento più dispendioso in termini di manodopera e di disturbo di una modifica del sistema di scaffalature. Specificare i montanti all'altezza massima consentita dall'altezza libera dell'edificio e dal rating strutturale, anche se la configurazione iniziale utilizza solo la parte inferiore del montante, preserva la flessibilità futura a un costo aggiuntivo marginale. Il costo incrementale di un montante più alto è in genere pari al 15-25% del costo del montante, che rappresenta una piccola frazione del costo di sostituzione del montante durante una futura riconfigurazione.
La standardizzazione della larghezza e della profondità delle campate in un parco di scaffalature consente l'intercambiabilità dei componenti tra i vari parchi: travi, pannelli degli scaffali e controventi da un'unità possono essere ridistribuiti a un'altra senza problemi di compatibilità. Questa intercambiabilità viene persa se nella flotta vengono mescolati standard diversi di larghezza della baia, anche all'interno della gamma di prodotti dello stesso produttore. Le strutture con grandi flotte di scaffalature traggono vantaggio dalla definizione di un’unica larghezza e profondità standard per ciascuna classe di scaffalature (per carichi pesanti, per carichi medi e così via) e dall’applicazione di questo standard per tutti gli acquisti futuri, anche quando una dimensione non standard sembra risolvere uno specifico vincolo di spazio a breve termine.
I nostri sistemi di scaffalature industriali a innesto per carichi pesanti sono progettati con l'intercambiabilità dei componenti come principio di prodotto fondamentale in tutta la nostra gamma: i modelli di scanalature dei montanti, le dimensioni dei connettori delle travi e le geometrie di supporto dei pannelli sono standardizzati in tutte le classi di altezza e carico ovunque i requisiti strutturali lo consentano, il che significa che una struttura che espande o riconfigura il proprio stoccaggio nel tempo può mescolare componenti di diversi lotti di acquisto senza problemi di compatibilità. Con una capacità di produzione annua di 180.000 set e standard di produzione coerenti mantenuti nelle nostre sei linee di produzione, i componenti sostitutivi e di estensione rimangono disponibili e dimensionalmente coerenti per tutta la durata di servizio del sistema installato.
