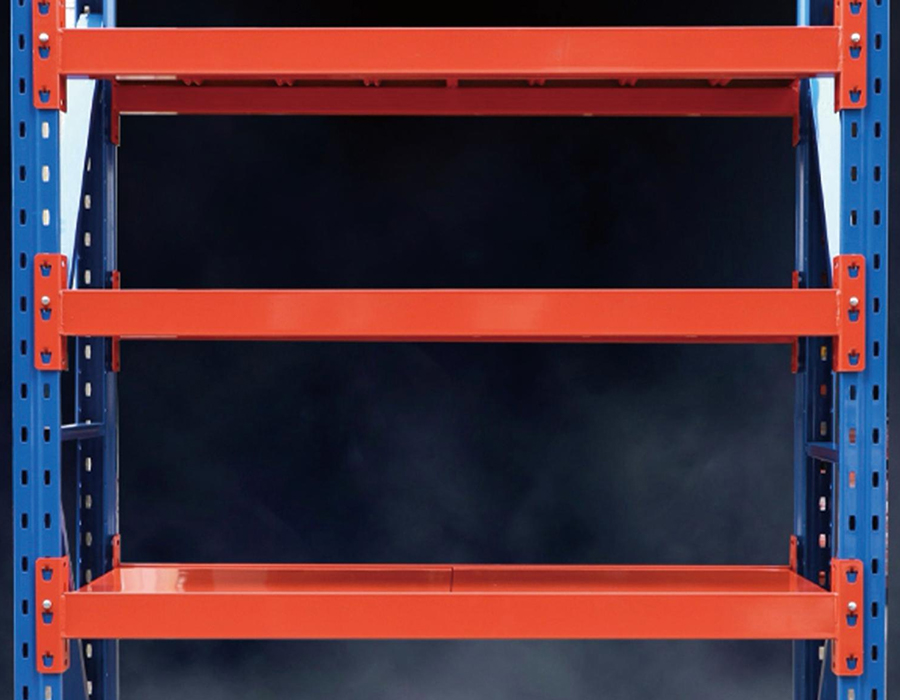

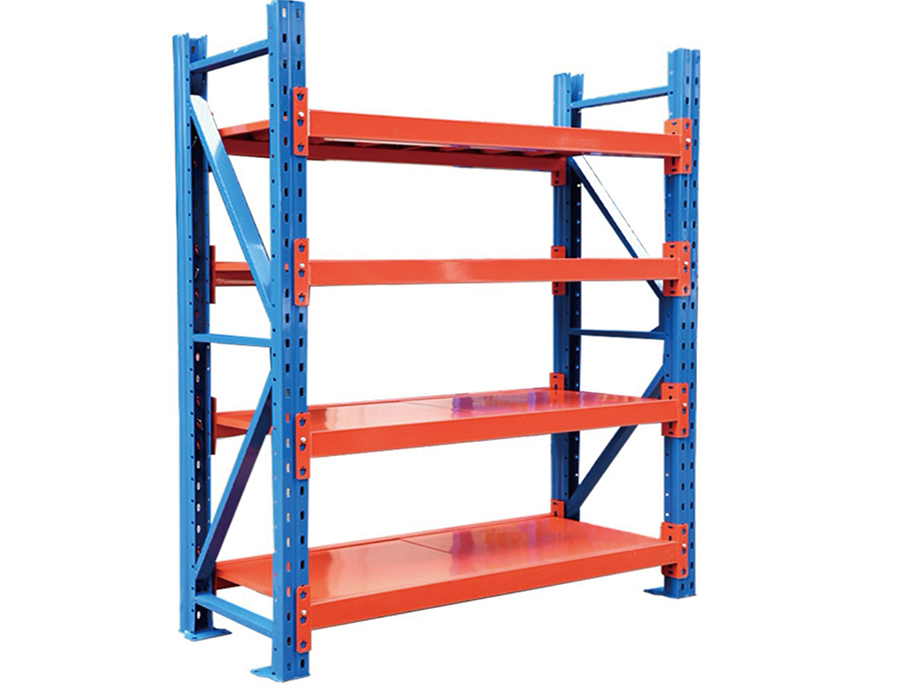

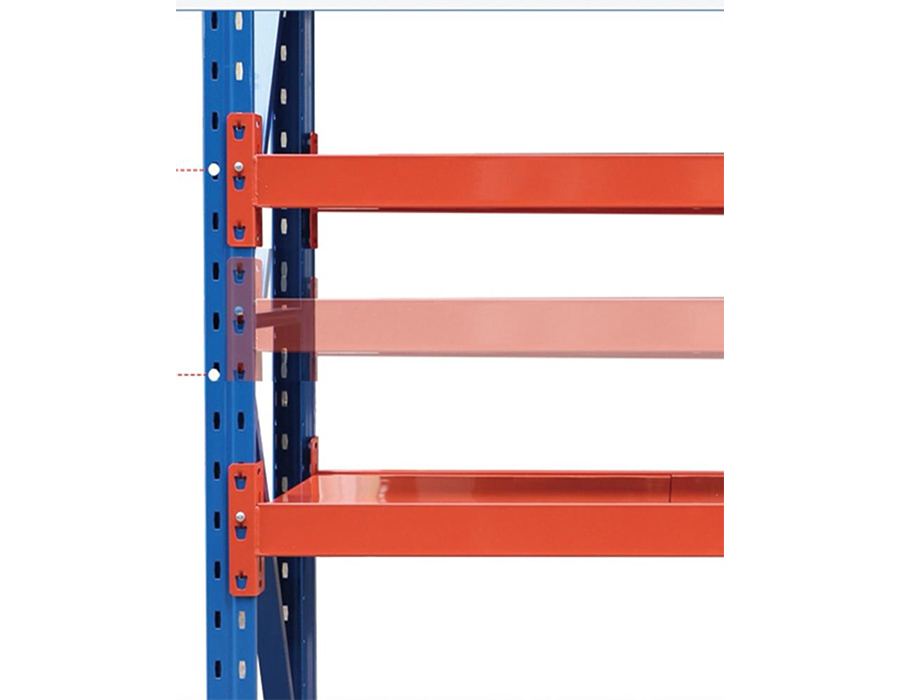

Scaffalature senza bulloni per carichi medi (500-800 kg/strato)

In che modo lo spessore dell'acciaio e la forma del profilo definiscono le prestazioni degli scaffali per carichi medi

Scaffalatura senza bulloni per carichi medi occupa una via di mezzo strutturalmente impegnativa: deve gestire carichi per ripiano che in genere vanno da 200 kg a 500 kg pur rimanendo conveniente e riconfigurabile. Le due variabili che determinano se un'unità effettivamente soddisfa tali valutazioni sono lo spessore dell'acciaio di base e la geometria del profilo laminato a freddo della trave. Questi due fattori interagiscono: un calibro più spesso in un profilo a C poco profondo avrà prestazioni inferiori a un calibro leggermente più sottile formato in un profilo a scatola chiusa o a sezione di cappello, perché il momento di inerzia della sezione trasversale, non il peso della materia prima, governa la resistenza alla flessione.

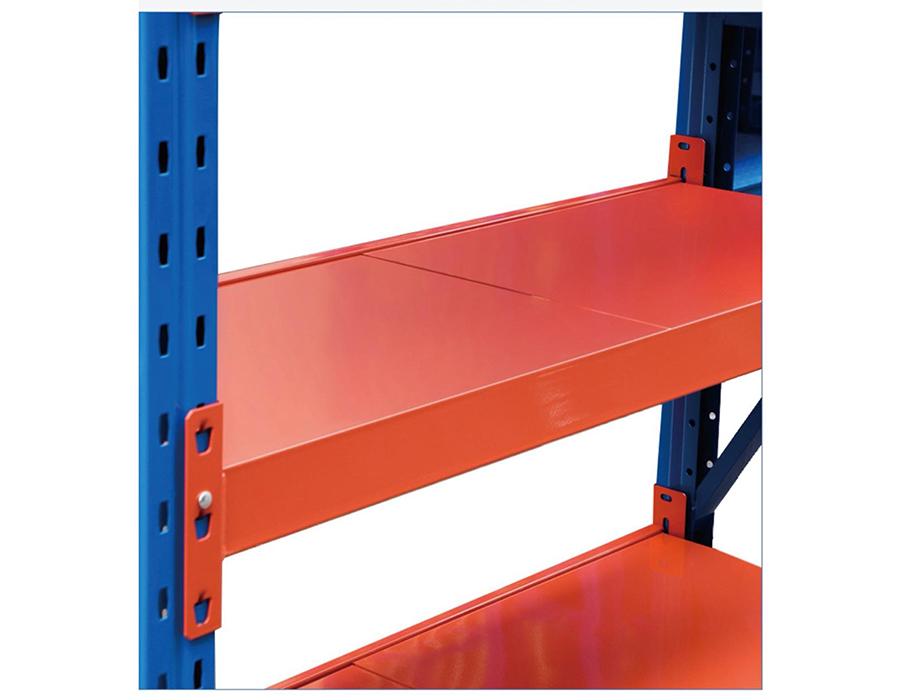

In pratica, le travi per carichi medi sono più comunemente prodotte in acciaio laminato a freddo da 1,5 mm, 1,8 mm o 2,0 mm. Il salto da 1,5 mm a 2,0 mm aumenta il peso della trave di circa il 33%, ma se combinato con un profilo della sezione a cappello ottimizzato, la capacità di carico può migliorare del 50–70% a campate equivalenti. Questo è il motivo per cui due scaffali con un prezzo simile ma con specifiche diverse possono funzionare in modo molto diverso sul campo. A Huijian, i nostri profili di travi per carichi medi sono progettati attraverso il nostro centro di ricerca e sviluppo interno per bilanciare l'efficienza dei materiali con la resa strutturale: una distinzione che diventa evidente quando si confrontano le curve di deflessione piuttosto che solo i numeri di carico nominale.

La logica strutturale dietro i modelli di perforazione delle colonne verticali

La colonna verticale scanalata o perforata è l'elemento distintivo delle scaffalature senza bulloni, ma lo schema di perforazione stesso viene raramente esaminato durante l'approvvigionamento. Le perforazioni della colonna svolgono due funzioni contemporaneamente: forniscono i punti di connessione per i connettori della trave e riducono l'area della sezione trasversale netta della colonna, che influisce direttamente sulla capacità di carico di compressione. Questi due obiettivi sono in conflitto: più fessure di perforazione significano maggiore flessibilità ma minore resistenza della colonna.

I montanti per carichi medi devono gestire attentamente questo compromesso. Una colonna con scanalature a passo di 50 mm su tutta la sua altezza avrà un modulo di sezione netta significativamente inferiore rispetto a una con passo di 50 mm solo nella zona centrale e acciaio solido nella parte superiore e inferiore dove le concentrazioni di sollecitazioni di compressione raggiungono il picco. Le colonne per carichi medi di alta qualità sono inoltre dotate di nervature in rilievo o pieghe di irrigidimento longitudinale nella parete della colonna tra le file di perforazione, che ripristinano la rigidità torsionale rimossa dalle fessure. Quando si valutano le colonne montanti, cercare queste caratteristiche di irrigidimento piuttosto che fare affidamento esclusivamente sullo spessore del calibro dichiarato.

Anche la forma della sezione trasversale della colonna è importante. I montanti a tubo quadrato offrono una resistenza bilanciata su entrambi gli assi orizzontali, utili nelle configurazioni a doppia fila in cui i carichi laterali arrivano da due direzioni. I montanti con parte posteriore aperta o con canale a C consentono di risparmiare sui costi del materiale, ma devono essere rinforzati o collegati posteriormente in modo più aggressivo per evitare torsioni sotto carichi eccentrici. Per le applicazioni di medio carico con carichi sugli scaffali superiori a 300 kg per livello, i montanti a tubo quadrato sono generalmente la specifica più sicura.

Valutazioni della capacità di carico: statico, dinamico e UDL: cosa misura ciascuno

I prodotti per scaffalature per carichi medi sono commercializzati con valori di carico che non sono sempre definiti in modo coerente tra i fornitori. Comprendere cosa misura ciascun tipo di valutazione è essenziale per ottenere specifiche accurate.

Negli scenari di magazzino reali, il presupposto dell'UDL non viene quasi mai soddisfatto. I cartoni impilati su uno scaffale poggiano sulla loro impronta di base, spesso coprendo meno del 60% della superficie dello scaffale, il che crea un profilo di carico concentrato significativamente peggiore di quanto previsto dal modello UDL. Una regola pratica affidabile consiste nell'applicare un fattore di declassamento di 0,7× alla capacità UDL dichiarata quando le merci da immagazzinare hanno un'impronta di base inferiore alla metà dell'area dello scaffale.

Configurazione del controvento e suo effetto sulla stabilità del sistema in quota

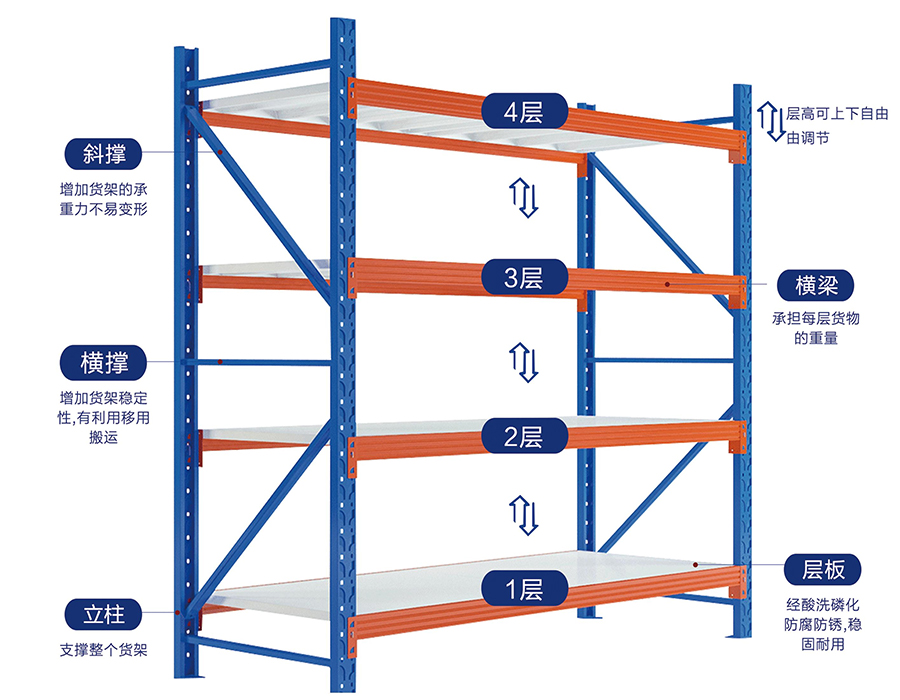

Man mano che le scaffalature per carichi medi aumentano di altezza, in particolare al di sopra di 2,0 m, la configurazione di rinforzo passa da una caratteristica di comodità a una necessità strutturale. La maggior parte dei sistemi di scaffalature senza bulloni si basano su pannelli di rinforzo posteriori diagonali o orizzontali per impedire la scaffalatura, ovvero la tendenza del telaio a parallelogramma sotto forze orizzontali come il caricamento laterale degli scaffali, impatti accidentali o attività sismica.

Pannello posteriore e sistemi di rinforzo incrociato

I pannelli posteriori, in genere rete metallica o lamiere di acciaio perforate che coprono l'intera superficie posteriore di un vano, forniscono un rinforzo continuo e fungono anche da dispositivo di arresto per evitare che gli oggetti vengano spinti fuori dalla parte posteriore dello scaffale. Aggiungono una significativa resistenza alle scaffalature poiché agiscono come un diaframma di taglio su tutta l'altezza della campata. Il compromesso è che bloccano l’accesso posteriore e aggiungono peso, il che è importante nelle configurazioni di prelievo a doppia faccia. I sistemi di rinforzo incrociato utilizzano una coppia di cinghie diagonali in acciaio che formano un motivo a X nella parte posteriore. Sono più leggeri, consentono l'accesso posteriore e sono più facili da installare, ma la loro efficacia di rinforzo dipende in modo critico dal corretto tensionamento: un rinforzo trasversale allentato non fornisce quasi alcuna resistenza allo scaffalatura ed è un difetto di installazione comune sul campo.

Rinforzo del telaio terminale nelle lunghe percorrenze

Nelle scaffalature che superano le sei campate, è opportuno inserire telai di rinforzo intermedi ogni quarta o quinta campata per evitare la progressiva propagazione delle scaffalature. Senza telai intermedi, una forza laterale applicata a un'estremità di un lungo tratto può trasmettersi attraverso le connessioni trave-montante e causare spostamenti accumulati all'estremità lontana, anche se ogni singola campata appare stabile isolatamente. Questo è un dettaglio che il nostro team tecnico di Huijian affronta esplicitamente nelle raccomandazioni di layout per i clienti che specificano lunghe tirature in configurazioni ad alta capacità per carichi medi.

Considerazioni sulla compatibilità quando si mescolano componenti di scaffalature tra generazioni o fornitori

Gli operatori di magazzino spesso si trovano a dover decidere se aggiungere nuove scaffalature a un'installazione esistente di un fornitore diverso o integrare componenti acquistati in anni diversi quando un produttore ha aggiornato la sua linea di prodotti. Entrambi gli scenari comportano rischi di compatibilità sottovalutati fino al giorno dell'installazione.

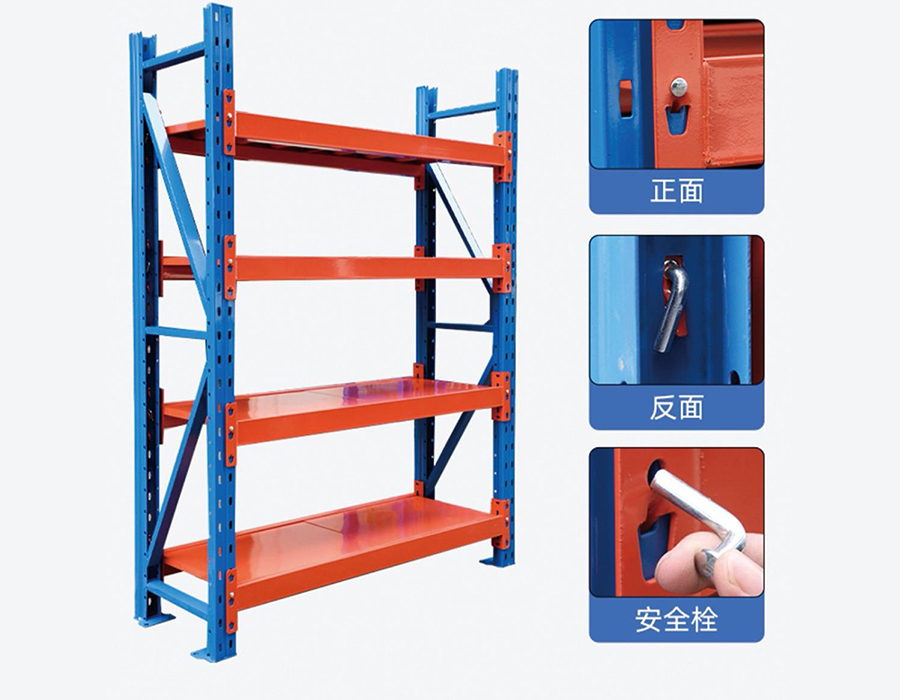

• Passo e geometria della cava: Anche quando due sistemi di scaffalature pubblicizzano entrambi montanti con passo di 50 mm, le dimensioni effettive delle fessure (larghezza, altezza e profondità dell'innesto del gancio) variano a seconda del produttore. Un connettore per trave che sembra posizionarsi correttamente può avere una profondità di innesto di 2–3 mm inferiore a quella prevista, il che riduce la resistenza all'estrazione sotto le forze di sollevamento con un margine sproporzionatamente ampio.
• Dimensioni della sezione trasversale della colonna: I montanti a tubo quadrato di diversi produttori possono condividere una designazione nominale di 60×60 mm o 80×80 mm ma differiscono per dimensione esterna effettiva, spessore della parete e raggio dell'angolo. Ciò influisce sul fatto che i distanziatori di fila, i rinforzi trasversali e le pedane condivisi di un sistema si adattino correttamente all'altro.
• Profondità della trave e spessore dell'impalcato: Quando si mescolano travi provenienti da sistemi diversi, l'altezza della superficie del ripiano risultante potrebbe non essere coerente all'interno di un percorso, creando rischi di inciampo per i raccoglitori e le attrezzature di movimentazione meccanica. Significa anche che accessori come divisori e binari per rifiuti progettati per una profondità di trave non si adatteranno correttamente all'altra.
• Interazioni del rivestimento superficiale: La corrosione galvanica può verificarsi quando trattamenti superficiali metallici diversi entrano in contatto tra loro in ambienti umidi. La combinazione di montanti zincati a caldo con travi verniciate a polvere è generalmente a basso rischio, ma la combinazione di accessori in alluminio con acciaio zincato in ambienti salini richiede rondelle isolanti o rivestimenti compatibili.

L'approccio più sicuro quando si espande un'installazione esistente è quello di approvvigionarsi dal produttore originale e specificare la stessa generazione di prodotto. Laddove ciò non sia possibile, una prova meccanica di montaggio di componenti rappresentativi prima dell'ordine in grandi quantità rappresenta una fase di verifica minima ma essenziale.

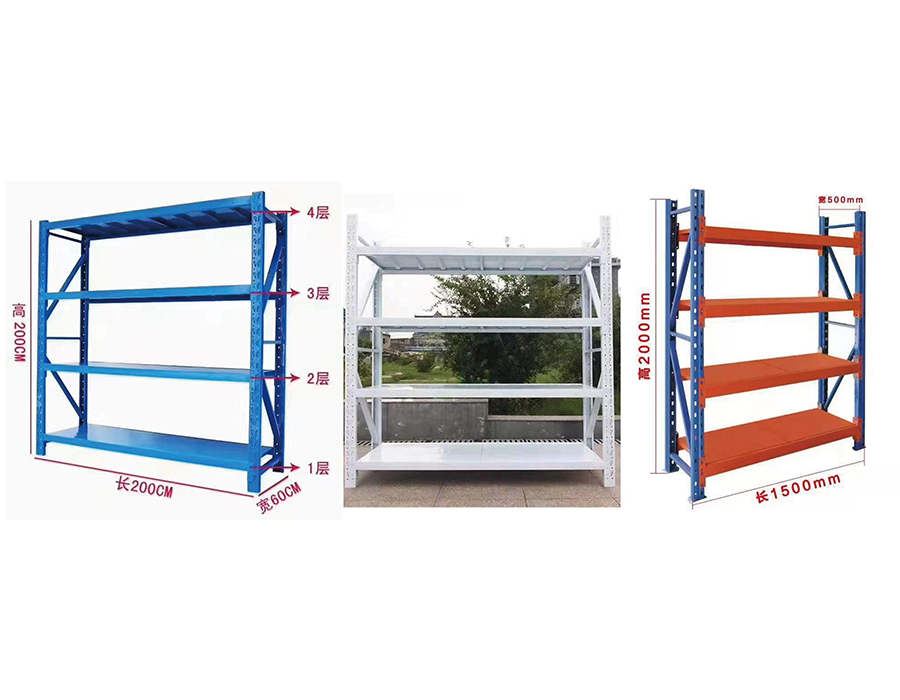

Ottimizzazione della larghezza e della profondità del vano per lo stoccaggio di carichi medi compatibile con pallet

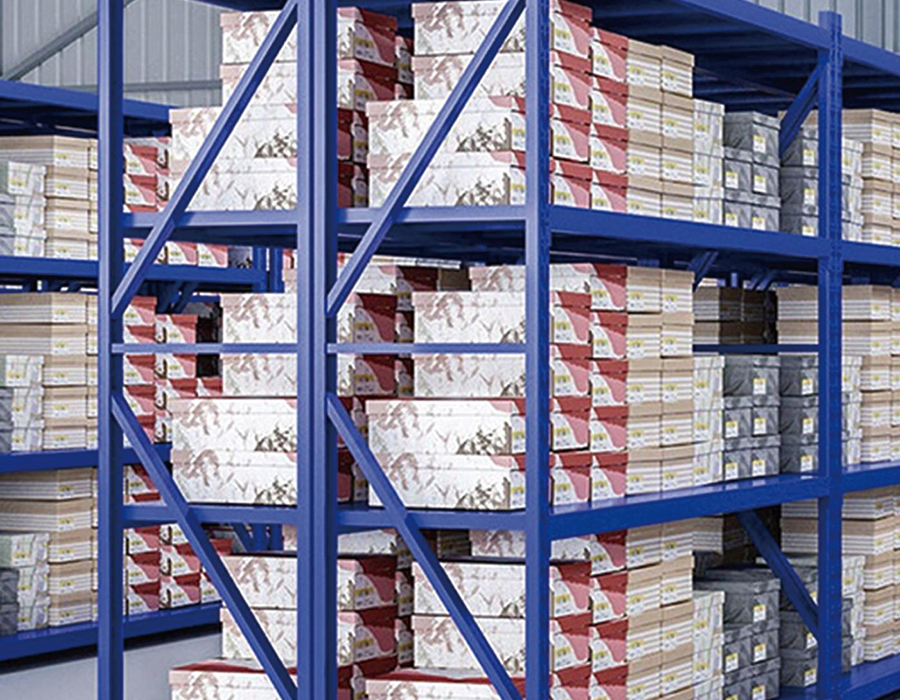

Scaffalatura industriale senza bulloni per carichi medi viene spesso utilizzato in ambienti ibridi in cui pallet standard o mezzi pallet vengono stoccati insieme a cartoni sfusi. In questi casi, le dimensioni nominali delle campate devono essere attentamente abbinate agli standard di ingombro dei pallet per evitare sprechi di spazio o sporgenze pericolose.

Gli Europallet standard (1200×800 mm) e i pallet GMA (1219×1016 mm) hanno impronte diverse e una baia dimensionata per uno non ospiterà in modo ottimale l'altro. Per lo stoccaggio di europallet su scaffalature per carichi medi, una luce della trave di 1.300 mm e una profondità dello scaffale di 850 mm forniscono un buffer di 50 mm su ciascun lato, sufficiente per evitare il contatto della trave in condizioni di posizionamento normale, ma non così ampio da consentire un movimento laterale significativo del pallet. Per i pallet GMA, una campata di 1.400 mm e una profondità di 1.100 mm sono i minimi più appropriati.

La profondità dello scaffale determina anche se una seconda fila di pallet può essere immagazzinata fronte-retro senza una configurazione di stoccaggio profondo dedicata. Lo stoccaggio di pallet a doppia profondità su scaffalature per carichi medi richiede profondità di 1700 mm o più, che in genere richiedono una trave di supporto centrale per impedire la deflessione della campata centrale al livello dello scaffale inferiore dove i carichi combinati dei pallet possono superare i 600 kg. Questa trave centrale aggiunge costi ma non è negoziabile per l'integrità strutturale a quei carichi e campate.

Resistenza sismica e agli urti: come valutare le scaffalature per carichi medi nelle zone a rischio

Nelle regioni con attività sismica moderata – una categoria che comprende porzioni significative della Cina orientale e meridionale – i sistemi di scaffalature per carichi medi richiedono una valutazione che va oltre i limiti di carico statico standard. Le forze sismiche agiscono orizzontalmente sul contenuto degli scaffali e i carichi inerziali generati dalle merci pesanti sugli scaffali superiori possono superare la resistenza laterale dei sistemi di connettori senza bulloni standard durante un evento di accelerazione del suolo.

I parametri chiave da valutare sono la resistenza al taglio della base del sistema, ovvero la forza orizzontale totale a cui la scaffalatura può resistere prima che il telaio si sposti, e la resistenza all'estrazione del connettore sotto carico combinato verticale e laterale. I connettori standard per travi per carichi medi sono testati in condizioni di carico puramente verticale. Sotto carico combinato, che è ciò che producono gli scenari sismici o di impatto, la profondità di impegno effettiva diminuisce e il connettore è soggetto a sollecitazioni rotazionali nel punto di aggancio. I sistemi con perni di bloccaggio secondari o rinforzi con clip saldate funzionano significativamente meglio in queste condizioni.

• Ancoraggio a pavimento: Nelle zone a rischio sismico, tutte le scaffalature per carichi medi superiori a 1,8 m di altezza devono essere ancorate al pavimento indipendentemente dalla stabilità autoportante sotto carico statico. I bulloni di ancoraggio ad espansione nel calcestruzzo con un diametro minimo di M10 e una profondità di ancoraggio di 80 mm sono specifiche tipiche per installazioni di medio carico.
• Carico ripiano superiore ridotto: Lo stoccaggio delle merci più pesanti sugli scaffali più bassi è una pratica standard, ma in contesti sismici ha una base strutturale che va oltre la stabilità: il baricentro più basso riduce direttamente il momento ribaltante sotto accelerazione orizzontale. Una riduzione del 20% del carico sul ripiano superiore può ridurre il momento ribaltante con un margine sproporzionatamente maggiore a seconda del rapporto altezza-profondità del telaio.
• Legami interfila: I tratti a doppia fila per carichi medi devono essere collegati con tiranti interfilari nella parte superiore del telaio. Questi impediscono alle due file di spostarsi indipendentemente in direzioni opposte - una modalità di cedimento chiamata "rastrelliera a forbice" - che può causare il collasso del telaio anche quando ogni singola fila sarebbe sopravvissuta alla forza laterale in modo indipendente.

Incorporiamo considerazioni sulle prestazioni sismiche nelle nostre specifiche di prodotto per carichi medi e i clienti nelle zone ad alto rischio sono incoraggiati a consultare il nostro team di ingegneri nelle prime fasi della fase di pianificazione del progetto per garantire che le raccomandazioni di configurazione appropriate siano integrate nel layout fin dall'inizio.
