Pallet di metallo

Metodi di costruzione dei pallet in acciaio e come influiscono sulla distribuzione del carico

Pallet in acciaio impilabili sono fabbricati utilizzando uno dei tre approcci costruttivi principali: piattaforma stampata con gambe in tubo saldato, telaio strutturale completamente saldato con piattaforma in rete o grigliata e assemblaggio di profili profilati a rulli con connessioni bullonate o saldate. Ciascun metodo produce un diverso percorso di carico interno, che ha conseguenze dirette sul modo in cui i carichi puntuali delle merci, dei rebbi del carrello elevatore e delle forze di impilamento vengono trasferiti attraverso la struttura del pallet.

I pallet stampati del ponte concentrano lo stress nella giunzione tra la superficie piana del ponte e le colonne delle gambe. In presenza di carichi puntuali elevati, come la base di una macchina o un blocco motore che poggia su un ingombro ridotto, i ponti stampati possono sviluppare fratture da stress attorno alla zona di saldatura delle gambe se lo spessore dell'acciaio del piatto non è sufficiente per l'applicazione. Uno spessore minimo di 3,0 mm con saldatura perimetrale continua al telaio delle gambe è la soglia pratica per un uso industriale medio-pesante. I pallet con telaio strutturale completamente saldati distribuiscono i carichi in modo più uniforme attraverso gli stessi elementi del telaio, rendendoli più tolleranti ai carichi eccentrici. La rete o il piano in grigliato in questi progetti è principalmente una superficie di supporto del prodotto piuttosto che un elemento strutturale, il che significa che la scelta della dimensione corretta dell'apertura della rete è importante per merci piccole o di forma irregolare che potrebbero deformarsi o cadere attraverso grandi aperture.

I gruppi di profili profilati a rullo offrono il miglior rapporto resistenza/peso quando la geometria del profilo è ben progettata: una guida a sezione a cappello o a sezione scatolata raggiunge un'elevata rigidità alla flessione con meno acciaio rispetto a una piastra piana equivalente. A Huijian, il nostro centro di ricerca e sviluppo si concentra specificamente sull'ottimizzazione dei profili per le attrezzature da magazzino e la stessa logica ingegneristica applicata alla progettazione delle travi delle nostre scaffalature informa il modo in cui affrontiamo l'efficienza strutturale nella costruzione di pallet in acciaio.

Design del montante impilabile: fisso, rimovibile o pieghevole

Il meccanismo di impilamento è la caratteristica che differenzia maggiormente le famiglie di pallet in acciaio l'una dall'altra e la scelta tra sistemi di montanti fissi, rimovibili e pieghevoli ha conseguenze operative significative che si estendono ben oltre l'altezza di stoccaggio.

Pali angolari fissi

I montanti angolari fissi sono saldati in modo permanente al telaio del pallet e forniscono la massima rigidità di impilamento. Sono la scelta appropriata quando l'altezza di impilamento è costante, le merci sono sempre impilate secondo lo stesso schema di carico e i pallet vengono movimentati esclusivamente tramite carrello elevatore: poiché i montanti fissi non possono essere rimossi per l'annidamento quando vuoti, generano un costo logistico di restituzione significativo. Una pila di quattro pallet a montante fisso occupa la stessa superficie di un singolo pallet; una pila di quattro pallet vuoti a montanti fissi occupa anch'essa la stessa superficie, ma richiede uno spazio verticale notevolmente maggiore rispetto a un sistema equivalente pieghevole o a montanti rimovibili restituito piatto. In un'operazione con volumi elevati che ricicla centinaia di pallet vuoti attraverso una catena di fornitura, questa differenza nella densità di impilamento dei vuoti si traduce direttamente nei tassi di utilizzo dei camion e nei costi di trasporto.

Sistemi di montanti rimovibili

I montanti rimovibili si inseriscono negli zoccoli angolari del piano pallet e sono fissati tramite perni di bloccaggio, fermagli a frizione o collari a bullone. Una volta smontati, il piano pallet e i montanti possono essere impilati in modo piatto, riducendo l'altezza vuota di una pila di quattro unità da circa 1.600–1.800 mm a meno di 400 mm: una riduzione del 75–80% dello spazio di stoccaggio verticale per i vuoti. Il compromesso è la rigidità del giunto: la connessione tra montante e presa introduce un grado di movimento che riduce la stabilità complessiva dell'impilamento, in particolare sotto le forze laterali durante il trasporto. La specifica di prese per montanti con una profondità di impegno minima di 60 mm e un meccanismo di bloccaggio positivo anziché la sola ritenzione per attrito mitiga in modo significativo questo rischio.

Sistemi di telaio pieghevole

I sistemi di pallet pieghevoli in acciaio utilizzano telai laterali incernierati che si ripiegano sulla base quando sono vuoti. Offrono la migliore densità di ritorno dei vuoti ma hanno meccanismi di cerniera più complessi che sono vulnerabili ai danni in ambienti di movimentazione difficili. L'usura del perno della cerniera è il principale problema di manutenzione a lungo termine; la specifica di perni cerniera in acciaio temprato e la progettazione per una facile sostituzione sul campo prolungano considerevolmente la durata. Per le operazioni che richiedono sia rigidità di impilamento carico che efficiente ritorno vuoto, i sistemi pieghevoli con gruppi di cerniere rinforzate rappresentano il miglior compromesso ingegneristico.

Trattamenti superficiali per pallet in acciaio utilizzati in diverse condizioni ambientali

Il corretto trattamento superficiale per a pallet metallici dipende fortemente dall'ambiente operativo, non solo dall'interno del magazzino, ma dall'intero ciclo attraverso il quale viaggia il pallet, comprese le aree di allestimento esterne, la spedizione di container, la conservazione a freddo e qualsiasi esposizione chimica o al lavaggio. Un trattamento che funziona adeguatamente in un centro di distribuzione di prodotti secchi potrebbe fallire nel giro di pochi mesi in un ambiente di trasformazione alimentare o di logistica costiera.

Un fattore spesso trascurato è il trattamento dei bordi e dei cordoni di saldatura. I bordi tagliati e le zone di saldatura sono i primi punti in cui inizia la corrosione perché l'adesione del rivestimento è più debole negli angoli acuti e nelle zone influenzate dal calore. Specificare uno spessore minimo del rivestimento sui bordi – che in genere richiede che rimanga almeno il 60% dello spessore della superficie piana dopo l’applicazione – e garantire che gli schizzi di saldatura siano a filo prima del trattamento sono indicatori di qualità che distinguono i pallet durevoli da quelli che mostrano macchie di ruggine entro il primo anno di funzionamento.

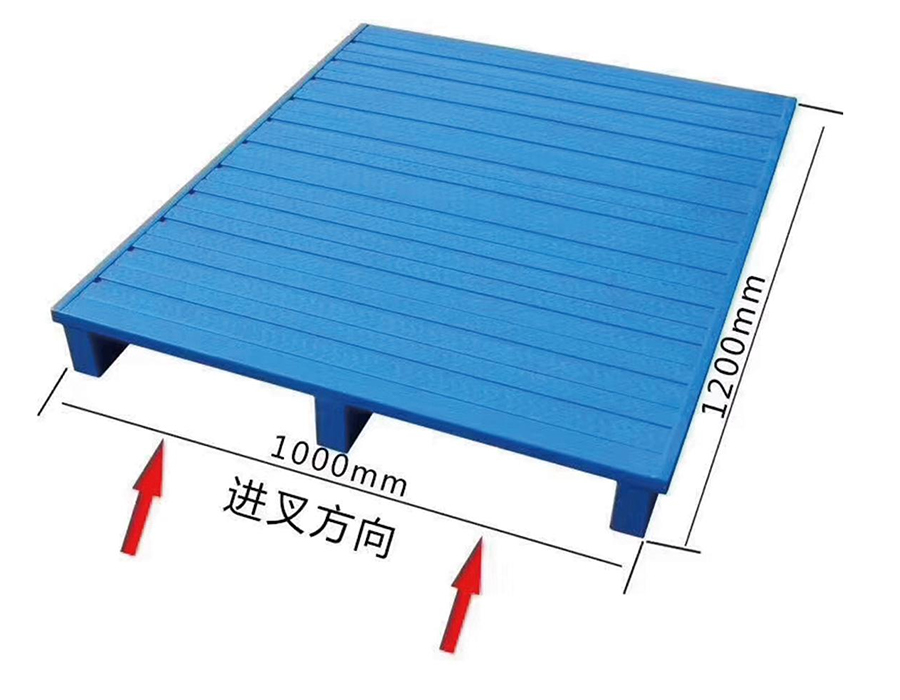

Specifiche delle tasche dei denti del carrello elevatore e loro compatibilità con le attrezzature di movimentazione

Le dimensioni delle tasche dei denti dei pallet in acciaio non sono standardizzate in tutto il settore e la mancata corrispondenza tra la geometria delle tasche dei pallet e le dimensioni dei denti del carrello elevatore è una fonte significativa di danni operativi e inefficienza di movimentazione. Le dimensioni principali da specificare sono la larghezza e l'altezza dell'apertura della tasca, la lunghezza del canale dei denti (profondità nel pallet) e lo spazio tra la parte superiore dei denti e la parte inferiore della superficie del piatto.

I carrelli controbilanciati standard utilizzano generalmente denti larghi 100–125 mm e spessi 35–45 mm. Una tasca per i denti con larghezza interna di 130 mm e altezza interna di 50 mm fornisce uno spazio adeguato per l'entrata e l'uscita senza eccessivo gioco laterale che consentirebbe al pallet di spostarsi durante il sollevamento. Tuttavia, i carrelli retrattili, comunemente utilizzati in ambienti con scaffalature a corsie strette, spesso hanno una distanza tra i denti più ampia e profili dei denti diversi. Quando i pallet in acciaio sono destinati all'uso in una flotta mista di attrezzature di movimentazione, la progettazione delle tasche sulla geometria più ampia dei denti del carrello retrattile piuttosto che sulla geometria dei denti di controbilanciamento previene il problema comune dei denti del carrello retrattile che tecnicamente entrano nella tasca ma entrano in contatto con le pareti laterali della tasca sotto carico, sollecitando il telaio della tasca anziché sostenere il carico sulla faccia dei denti.

I pallet con ingresso a quattro vie, dove le tasche dei denti corrono su entrambi gli assi, introducono una complessità strutturale: l'intersezione delle tasche trasversali riduce il supporto del ponte nella zona centrale del pallet, che è proprio dove i momenti flettenti sono più alti sotto carichi uniformemente distribuiti. I pallet in acciaio con ingresso a quattro vie ben progettati compensano con una spina centrale rinforzata che corre tra le intersezioni delle tasche. Ispezionare se questo rinforzo è presente è un rapido controllo sul campo che distingue i pallet a quattro vie strutturalmente sani da quelli che svilupperanno un cedimento del ponte dopo un uso moderato.

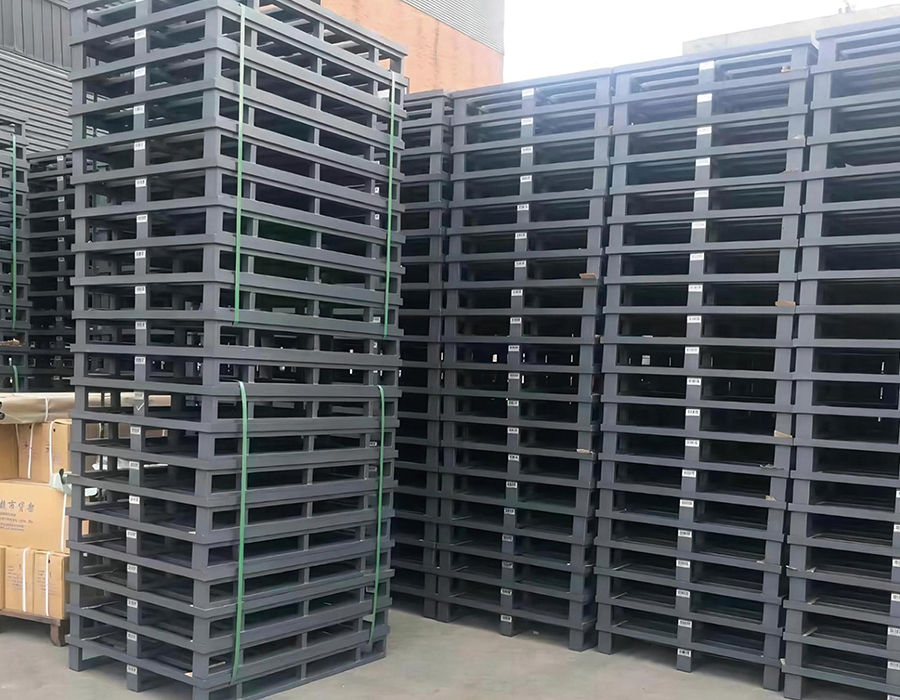

Calcolo della capacità di carico di impilamento: perché il pallet inferiore sopporta più del carico nominale

Un presupposto comunemente applicato erroneamente nell'impilamento di pallet in acciaio è che il carico dinamico nominale per pallet si applichi equamente a ogni unità in una pila. In realtà, il pallet inferiore di qualsiasi colonna impilata sopporta carichi cumulativi da tutte le unità sopra di esso - e il modo in cui tali carichi si trasferiscono attraverso i montanti o i telai di impilamento introduce concentrazioni di stress nelle zone d'angolo che possono superare la tolleranza di carico puntuale del ponte anche quando il peso totale rientra nel valore nominale per pallet.

Consideriamo una pila di quattro pallet ciascuno caricato a 800 kg. Il pallet inferiore trasporta 3.200 kg di carico sovrapposto, trasferito interamente attraverso quattro punti di contatto sui montanti angolari. Se ciascuna area di contatto è 50×50 mm, la pressione nominale del cuscinetto in ciascun punto di contatto è 3.200 kg ÷ 4 punti di contatto ÷ 0,0025 m² = 3.200 kPa - ben al di sopra di quanto la maggior parte dei rivestimenti per pavimenti del magazzino e alcune miscele di calcestruzzo possono sopportare senza danni superficiali e uno stress concentrato significativo sulla zona angolare del pallet inferiore. Questo è il motivo per cui i valori nominali di carico di impilamento nelle specifiche affidabili sono indicati separatamente dai valori nominali di carico di una singola unità e perché il valore della capacità di impilamento è solitamente inferiore per unità rispetto al coefficiente di carico a livello singolo.

Quando si pianificano le configurazioni di impilamento, ottenere sempre il carico di impilamento dichiarato dal produttore, non il carico dinamico per ripiano, e applicare un fattore di sicurezza di almeno 1,25× per ambienti in cui la pila potrebbe subire impatti minori dovuti al passaggio di carrelli elevatori o vibrazioni provenienti da macchinari vicini. Il nostro team tecnico di Huijian fornisce indicazioni sulla configurazione di impilamento come parte standard del processo di specifica del prodotto, aiutando i clienti a evitare scenari di impilamento eccessivo che comprometterebbero sia l'integrità del pallet che la sicurezza del pavimento.

Protocolli di ispezione di manutenzione per pallet in acciaio in servizio a lungo termine

I pallet in acciaio hanno una durata teorica di servizio molte volte superiore a quella delle alternative in legno, ma per raggiungere tale longevità è necessario un protocollo strutturato di ispezione e manutenzione piuttosto che un'operazione "run-to-fail". Le modalità di guasto più comuni nei pallet in acciaio a lungo servizio sono prevedibili e rilevabili ben prima che causino cadute di carico o incidenti di movimentazione.

• Ispezione delle crepe nelle saldature: I punti di saldatura sottoposti a maggiore sollecitazione su un pallet in acciaio sono le giunzioni tra gamba e ponte e le saldature tra la presa e il telaio. Questi dovrebbero essere ispezionati visivamente a intervalli di 6 mesi in operazioni ad alto ciclo e a intervalli di 12 mesi in caso di utilizzo più leggero. La rottura della saldatura nella fase iniziale si presenta come una sottile fessura superficiale con una leggera macchia di ruggine ai margini. Una saldatura incrinata che viene rilevata precocemente può essere riparata mediante molatura e risaldatura; uno che si propaga al metallo base richiede una riparazione più estesa o una sostituzione dei componenti.
• Valutazione dell'usura del perno e dell'invasatura: Nei sistemi con montanti rimovibili, il foro dell'invasatura e la base del montante si usurano l'uno contro l'altro nel corso di migliaia di cicli di inserimento. La tolleranza di usura accettabile è generalmente ±1,5 mm rispetto alla dimensione di adattamento originale; oltre questo, la connessione tra montante e presa diventa sufficientemente allentata da consentire il movimento laterale sotto l'impilamento dei carichi. La misurazione del diametro del foro della presa con un semplice calibro durante la manutenzione programmata identifica quali prese si stanno avvicinando alla soglia di sostituzione.
• Controllo planarità dell'impalcato: La deflessione permanente dell'impalcato, al contrario della flessione elastica sotto carico, indica che l'impalcato è stato sovraccaricato o sottoposto a danni da impatto. Una riga lungo la superficie dell'impalcato non deve mostrare spazi superiori a 5 mm su una campata di 500 mm. I pallet con un set permanente maggiore devono essere ritirati dal servizio di impilamento e utilizzati solo come stoccaggio a livello singolo fino alla riparazione.
• Integrità del rivestimento e mappatura della corrosione: I danni al rivestimento devono essere documentati in base alla posizione sulla superficie del pallet. I trucioli isolati sui bordi in ambienti a bassa umidità possono essere risolti con ritocchi con spray allo zinco freddo. La corrosione che è penetrata nel metallo di base attraverso un'area superiore a 50 cm², in particolare in prossimità delle saldature strutturali, garantisce un rivestimento completo dopo la preparazione della superficie, poiché il trattamento localizzato non arresterà la corrosione del sottofilm già iniziata.
• Deformazione della tasca dei denti: Ingressi ripetuti del carrello elevatore ad angoli leggermente disallineati causano una graduale deformazione delle aperture delle tasche dei denti, riducendo la larghezza di ingresso effettiva e aumentando il rischio di carico di impatto dei denti sul telaio della tasca anziché sul cuscinetto piatto. Le aperture delle tasche che si sono chiuse di oltre 10 mm rispetto al valore nominale devono essere riformate con un divaricatore idraulico prima che la deformazione progredisca fino alla fessurazione.

L’istituzione di un sistema di etichettatura identificativa dei pallet – anche un semplice numero stampato su ciascuna unità – consente di collegare i registri di manutenzione ai singoli pallet, consentendo di identificare tempestivamente le unità ad alto guasto e indagare se la causa è un difetto di fabbricazione, una stazione di movimentazione specifica o un particolare tipo di prodotto immagazzinato.
