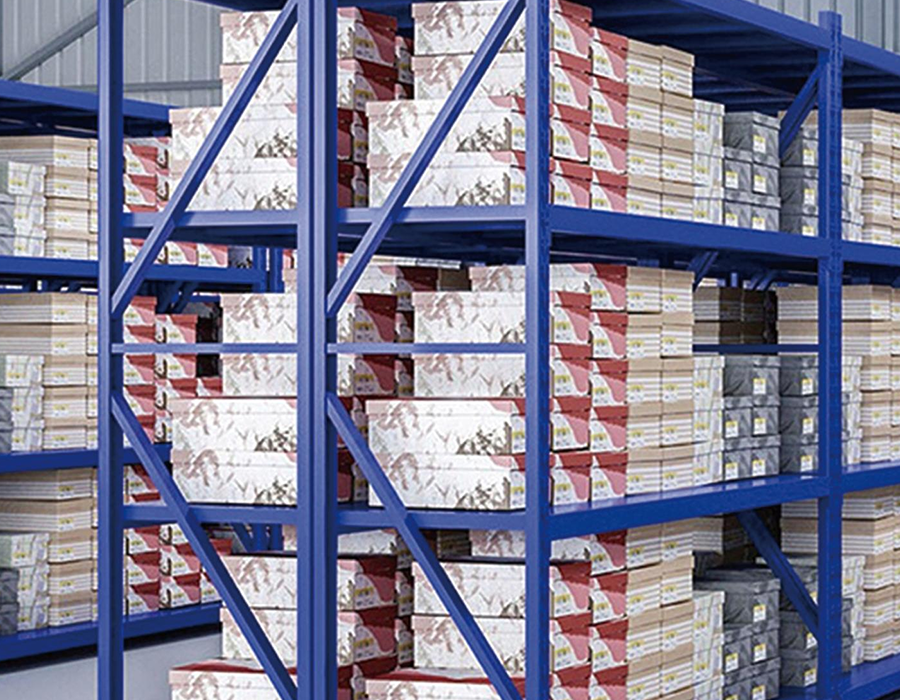

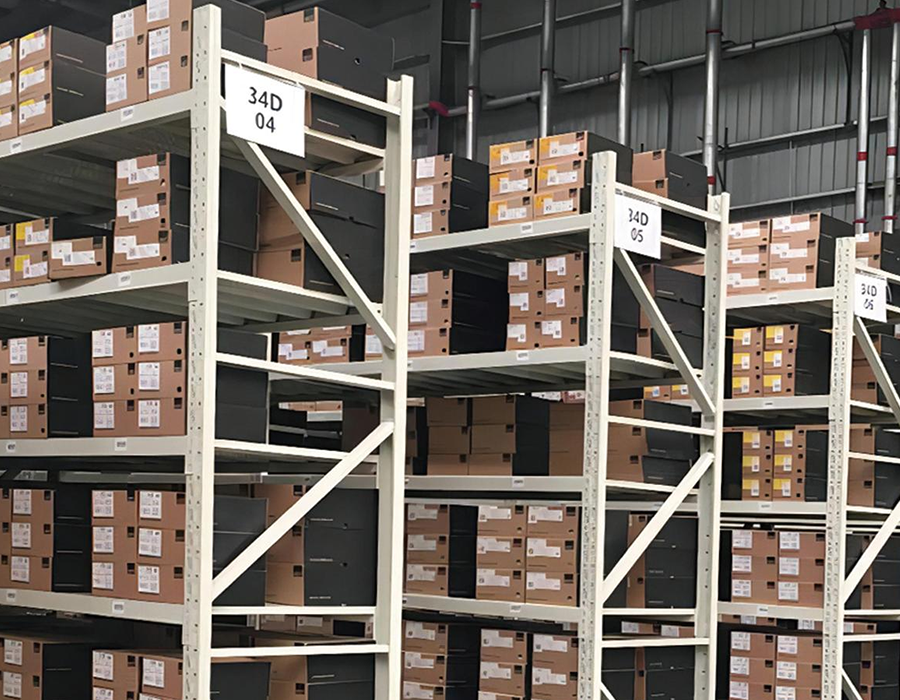

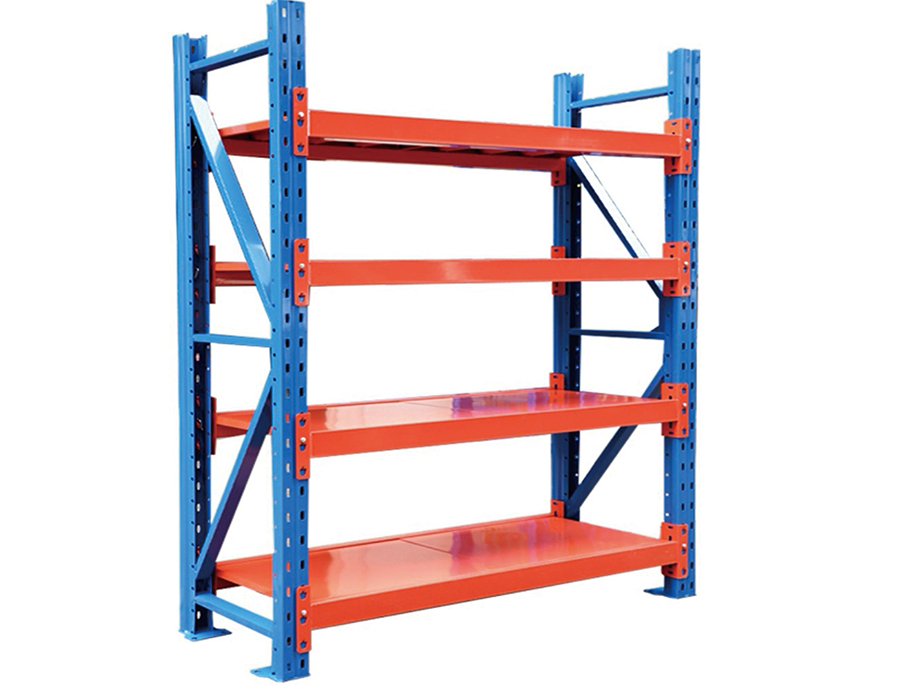

Scaffalature senza bulloni per carichi leggeri (≤150 kg/strato)

In che modo la portata delle travi influisce sulla distribuzione del carico negli scaffali senza bulloni

Uno degli aspetti più spesso fraintesi della scaffalatura leggera senza bulloni è il rapporto tra la luce della trave e la capacità portante effettiva. Il carico nominale per ripiano viene generalmente calcolato nel punto medio di una trave completamente supportata, il che significa che all'aumentare della luce tra i montanti, la capacità di carico effettiva diminuisce in modo non lineare. Per uno scaffale con portata nominale di 150 kg con una campata di 900 mm, estendere tale campata a 1.200 mm senza regolare la sagoma della trave può ridurre la capacità reale a meno di 100 kg in condizioni di magazzino dinamiche. Questo è il motivo per cui la selezione della campata dovrebbe sempre precedere la pianificazione del carico, non seguirla.

Nel nostro processo di produzione a Huijian, i profili delle travi vengono laminati a freddo secondo tolleranze di spessore specifiche proprio perché piccole deviazioni nello spessore dell'acciaio si aggravano in modo significativo su campate più lunghe. Una sottotolleranza di 0,2 mm in una trave da 1,5 mm può produrre una deflessione visibile con carichi ben al di sotto della soglia nominale. Quando si specificano scaffalature per ambienti di prelievo e imballaggio in cui il personale carica e scarica ripetutamente gli scaffali, è necessario applicare sempre fattori di carico dinamico, in genere 1,25 volte il valore statico.

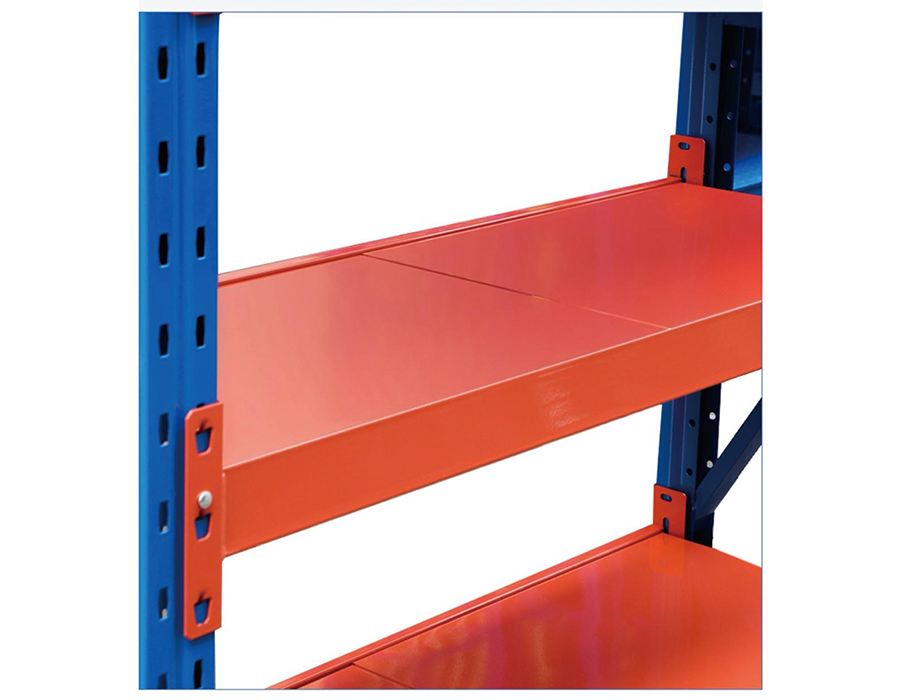

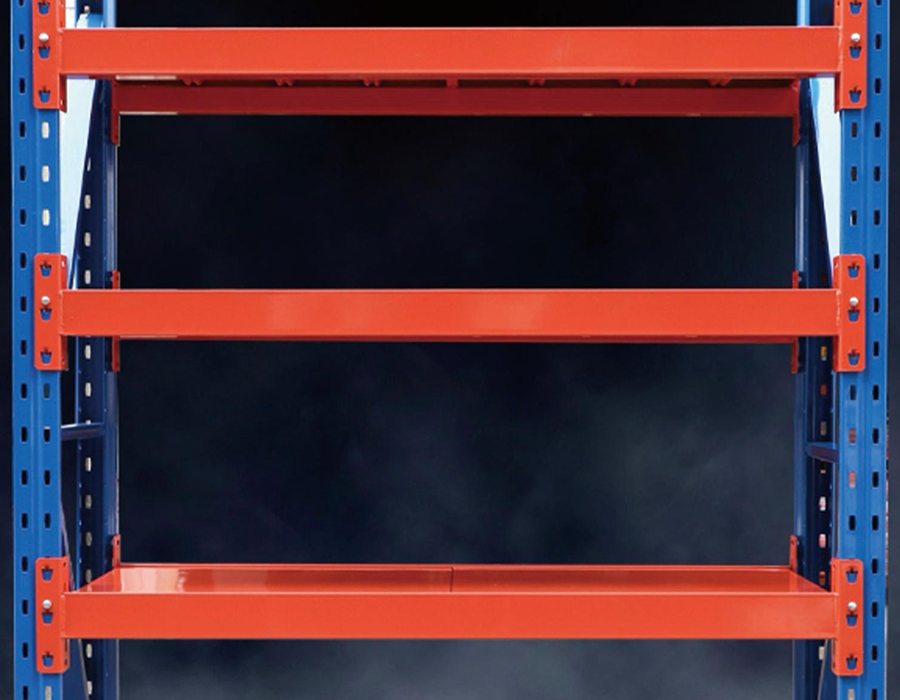

Comprendere il connettore rivetto o clip: più di una scelta di fissaggio

I sistemi di scaffalature senza bulloni per carichi leggeri utilizzano uno dei due tipi di connettori principali: lo stile con rivetto (linguetta perforata) e lo stile con clip o gancio. Queste non sono preferenze di progettazione intercambiabili: riflettono filosofie strutturali diverse e hanno conseguenze reali sull’installazione, la riconfigurazione e la resistenza sismica o alle vibrazioni.

• I connettori tipo rivetto bloccano la trave in un foro nella colonna verticale. Resistono bene alle forze delle scaffalature orizzontali e sono preferiti in ambienti con traffico di carrelli elevatori nelle vicinanze o vibrazioni del pavimento, ma richiedono un martello per la regolazione dell'altezza e non tollerano frequenti riconfigurazioni.
• I connettori a clip/aggancio si inseriscono nei montanti scanalati e possono essere riposizionati manualmente in pochi secondi. Offrono un'eccellente flessibilità per ambienti di inventario dinamico, ma sono più suscettibili alle forze di sollevamento, il che significa che un impatto accidentale verso l'alto dal basso può spostare una trave se la profondità della clip è ridotta.

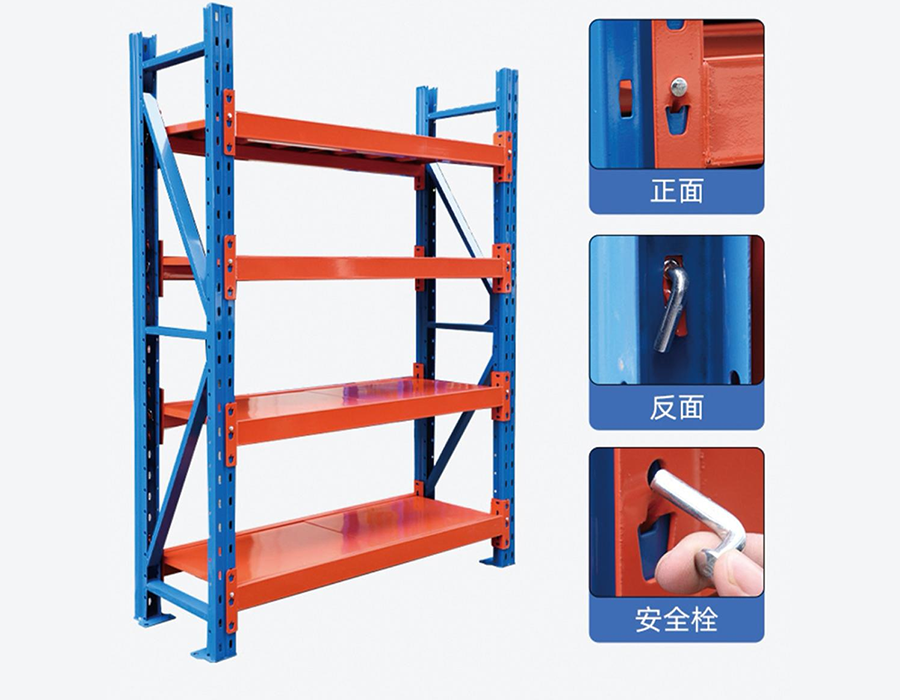

• Alcuni sistemi ibridi utilizzano una connessione primaria a clip con un perno di blocco di sicurezza secondario che scatta in posizione dopo il posizionamento. Questo è sempre più lo standard per le scaffalature industriali leggere impiegate in magazzini automatizzati o semiautomatici dove lo spostamento delle travi sarebbe catastrofico.

Quando si valutano i sistemi, verificare la profondità di coinvolgimento del connettore e la presenza di un meccanismo di ritenzione secondario prima di prendere una decisione di acquisto basata solo sul prezzo.

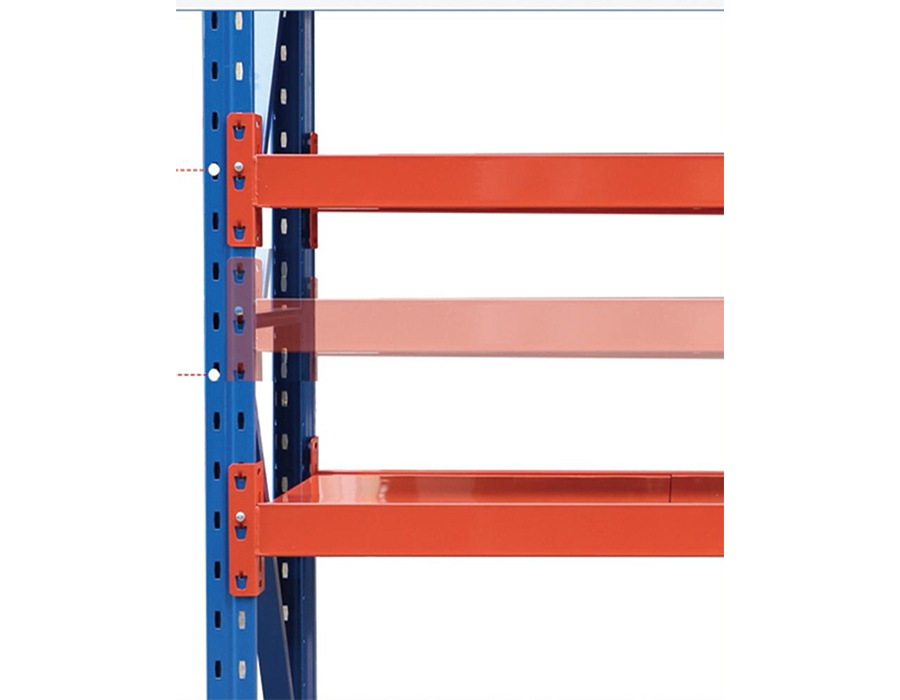

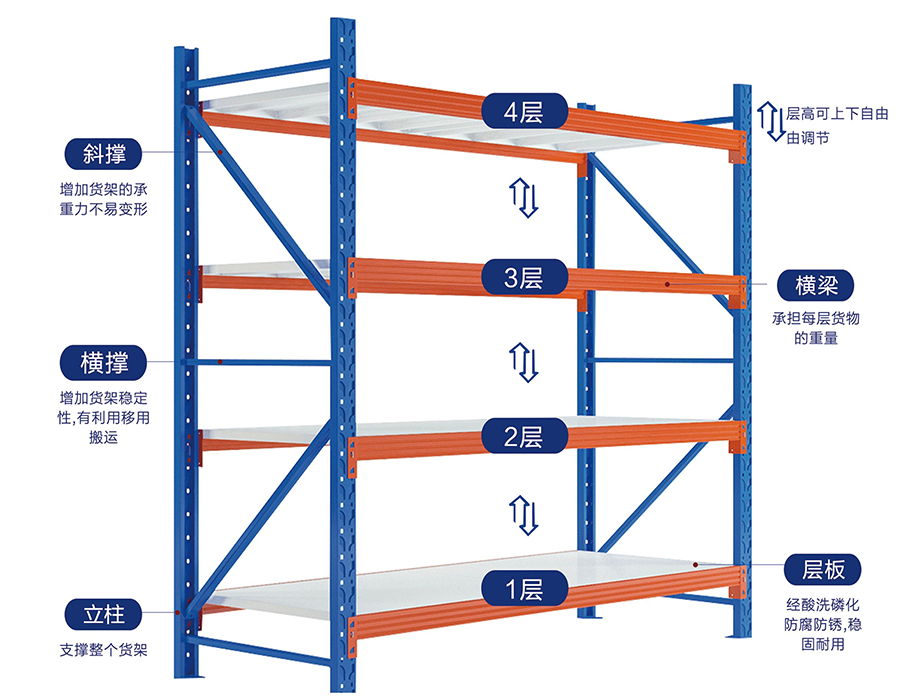

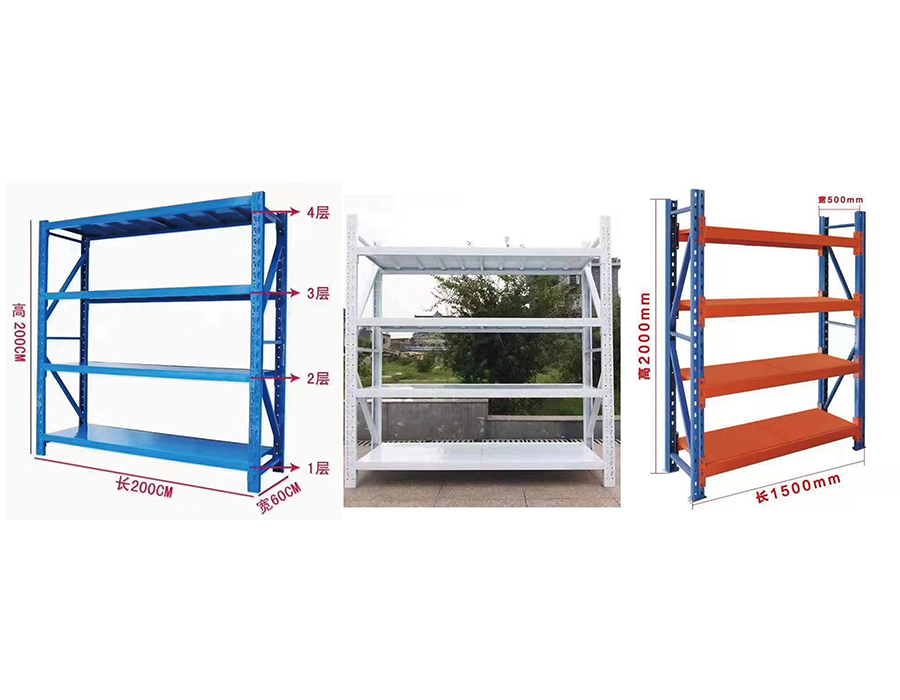

Regolazione del passo della colonna e dell'altezza del ripiano: cosa non ti dice la scheda tecnica

La maggior parte dei prodotti di scaffalature senza bulloni pubblicizzano la "regolabilità del passo di 25 mm", ma questo numero racconta solo una parte della storia. L'intervallo di regolazione utilizzabile è limitato dalla distanza tra la parte superiore della trave stessa e la parte inferiore del ripiano sovrastante, il che significa che in pratica la granularità del passo conta maggiormente nelle zone centrali di una corsa, non nella parte superiore o inferiore dove dominano i vincoli strutturali fissi.

Un problema pratico che si presenta nei magazzini con referenze miste è la "trappola a metà passo": quando un operatore deve immagazzinare articoli di 210 mm di altezza ma i passi disponibili passano da 200 mm a 225 mm, i 25 mm extra di spazio morto per scaffale si accumulano in un sistema a 5 livelli e 20 vani in una significativa perdita di stoccaggio verticale utilizzabile. Le strutture che effettuano un adeguato controllo dell'altezza degli SKU prima dell'installazione degli scaffali raggiungono regolarmente un utilizzo verticale migliore del 15-25% rispetto a quelle che utilizzano configurazioni predefinite.

Progettiamo le nostre colonne verticali con un passo costante di 50 mm nelle configurazioni standard e i clienti che collaborano con il nostro team tecnico sulla personalizzazione del progetto possono richiedere colonne con passo di 25 mm per ambienti di inventario ad altezza mista: un dettaglio che si ripaga rapidamente in scenari di stoccaggio densi.

Opzioni di trattamento superficiale e relative differenze di prestazioni nel mondo reale

Le scaffalature senza bulloni sono disponibili con diversi trattamenti superficiali e la scelta ha implicazioni dirette sulla durata, sulla capacità di carico (a causa dello spessore del rivestimento) e sull'idoneità ambientale.

Un errore comune è quello di specificare scaffalature elettrozincate per strutture con routine di lavaggio del pavimento o in prossimità delle porte delle banchine di carico. Il sottile strato di zinco si satura rapidamente in caso di esposizione ripetuta all'umidità e la ruggine visibile appare entro 12-18 mesi, spesso annullando le richieste di garanzia se non vengono seguite le specifiche di umidità. Le linee di produzione standard di Huijian applicano come base un rivestimento in polvere epossidica a 60–80 µm, con opzioni zincate a caldo disponibili per i clienti che operano in ambienti di trasformazione alimentare, catena del freddo o logistica costiera.

Requisiti di ancoraggio del pavimento per scaffalature senza bulloni autoportanti o fissate al muro

Scaffalature industriali leggere senza bulloni viene spesso utilizzato come percorso indipendente senza ancoraggio al pavimento, il che è conforme in molti ambienti a basso rischio ma diventa una responsabilità in altri. La matrice decisionale è più articolata rispetto al semplice controllo se la zonizzazione sismica richiede ancoraggi.

Quando l'ancoraggio non è negoziabile

Le scaffalature che superano i 2,4 m di altezza, o quelle con un rapporto altezza-profondità superiore a 6:1, sono intrinsecamente inclini a ribaltarsi sotto carico eccentrico, uno scenario che si verifica ogni volta che gli addetti al prelievo caricano costantemente un lato di una baia prima dell'altro. La fisica qui è semplice: un'unità alta 2,4 m con profondità 400 mm ha un momento di ribaltamento che può essere superato da un singolo carico di 30 kg posizionato sul bordo superiore del ripiano su un lato.

Considerazioni sui fissaggi a muro

I tiranti a muro rappresentano un'alternativa comune all'ancoraggio al pavimento quando la superficie del pavimento non è adatta alla perforazione (ad esempio, pavimenti sopraelevati, superfici rivestite con membrana). Tuttavia, i ancoraggi al muro sono efficaci solo se il muro stesso è strutturalmente adeguato. Una parete divisoria in cartongesso a parete singola non è un punto di ancoraggio valido per una serie di scaffali caricati. Gli ingegneri che specificano i tiranti a parete devono verificare la costruzione della parete e utilizzare ancoraggi a cavità o bulloni passanti appropriati laddove la spaziatura dei montanti lo consenta.

Piedini di livellamento del pavimento e loro ruolo di trasferimento del carico

Molti montanti degli scaffali senza bulloni includono piedini di livellamento regolabili come caratteristica standard. Oltre a livellare pavimenti irregolari, questi piedi svolgono un ruolo critico di trasferimento del carico: distribuiscono il carico concentrato del montante su un'area di contatto più ampia, prevenendo la concentrazione dello stress su superfici del pavimento morbide o rivestite. Per scaffalature su pavimenti di magazzino con rivestimento epossidico, specificare piedini con una superficie minima della piastra di base di 50 cm² è una linea guida pratica per evitare danni al rivestimento sotto carichi pesanti.

Integrazione degli accessori: oltre lo scaffale di base

Un sistema di scaffalature senza bulloni ben specificato raramente è composto solo da montanti e piani piatti. L'ecosistema degli accessori espande in modo significativo l'utilità funzionale e dovrebbe essere valutato durante la fase di specifica iniziale piuttosto che adattato successivamente, poiché la compatibilità degli slot verticali varia tra i produttori e la combinazione di marchi spesso crea problemi di montaggio.

• Divisori e partizioni: I divisori verticali inseriti nei piani degli scaffali consentono la segmentazione orizzontale di una baia in superfici di prelievo. Per lo stoccaggio di piccole parti, questo è più efficiente in termini di spazio rispetto all'utilizzo di contenitori separati. Controlla se il divisore si attacca alla trave o al ponte: i divisori fissati alla trave sono più stabili ma limitano il riposizionamento del ponte.
• Rivestimento in rete metallica: Un'alternativa ai solidi ponti in acciaio, la rete metallica riduce l'accumulo di polvere, consente il passaggio dell'acqua degli irrigatori (importante per la conformità alla soppressione degli incendi) e migliora la visibilità degli oggetti immagazzinati. I coefficienti di carico per la rete metallica sono generalmente inferiori del 10-15% rispetto a quelli solidi equivalenti con lo stesso spessore.
• Portaetichette e guide per contenitori: I canali per etichette sul bordo anteriore che si agganciano al bordo della trave o al bordo dello scaffale facilitano l'etichettatura degli SKU senza residui di adesivo. Per le operazioni che passano alla scansione di codici a barre o RFID, verificare che la profondità del supporto dell'etichetta sia adatta al formato del tag selezionato prima dell'installazione di massa.
• Distanziatori di fila e connettori posteriori: Le configurazioni a doppia fila che utilizzano montanti condivisi migliorano l'efficienza dell'ingombro di circa il 30% rispetto a due corse indipendenti a fila singola. Il montante condiviso deve essere valutato per il carico combinato di entrambe le file, una specifica che viene spesso trascurata quando si riconvertono gli scaffali esistenti in una disposizione a doppia fila.

Noi di Huijian forniamo la documentazione completa sulla compatibilità degli accessori tra le nostre linee di prodotti di scaffalature, in modo che i clienti possano pianificare configurazioni integrate fin dall'inizio anziché scoprire limitazioni di montaggio durante l'installazione.

Standard di deflessione del piano dello scaffale e come valutarli

La deflessione (la curvatura verticale della trave di uno scaffale o di un pannello del ponte caricato) è uno degli indicatori più significativi della qualità degli scaffali, ma raramente viene divulgata in modo ben visibile nelle specifiche del prodotto. Lo standard di riferimento del settore per la deflessione accettabile nelle scaffalature da magazzino è L/180, dove L è la luce in millimetri. Per una campata di 900 mm, ciò consente una deflessione media massima di 5 mm a pieno carico nominale. Per una campata di 1200 mm lo stesso rapporto consente 6,67 mm.

Perché questo è importante in pratica? Una deflessione eccessiva crea diversi problemi a cascata: i piani degli scaffali che si piegano forzano gli oggetti verso il centro, creando condizioni di impilamento instabili; nei sistemi a più livelli, la deflessione sotto il ripiano superiore può comprimere lo spazio verticale al di sotto del suo valore nominale; e ripetuti cicli di carico-scarico su uno scaffale che raggiunge regolarmente il limite di deflessione accelerano la fatica del metallo nei punti di connessione trave-montante. Quando si valutano i preventivi degli scaffali, chiedere ai fornitori il valore di deflessione testato al 100% del carico nominale - non solo il carico nominale stesso - rivela molto di più sulla qualità effettiva rispetto al solo confronto dei prezzi.
