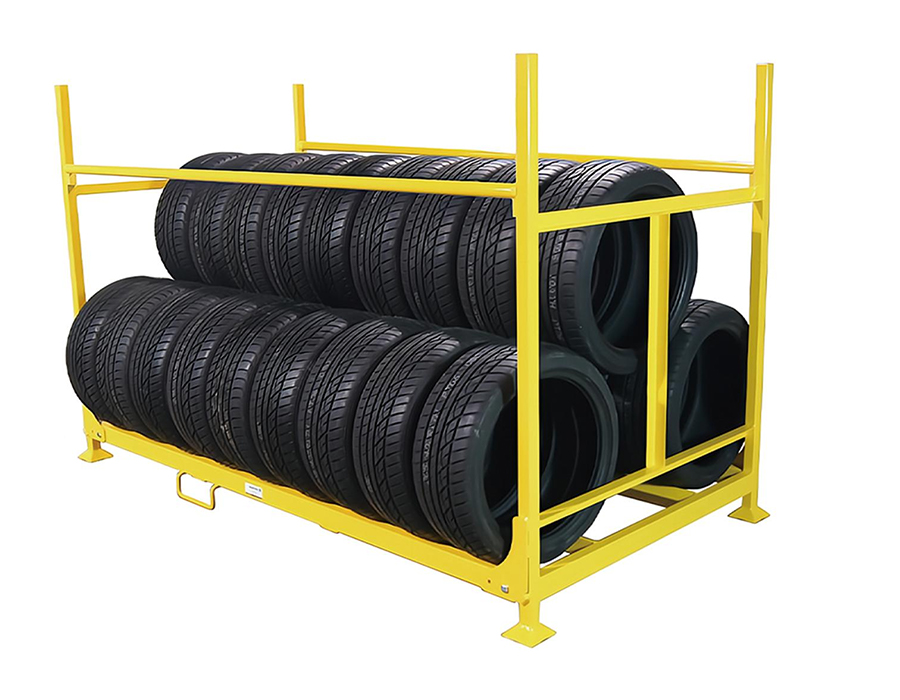

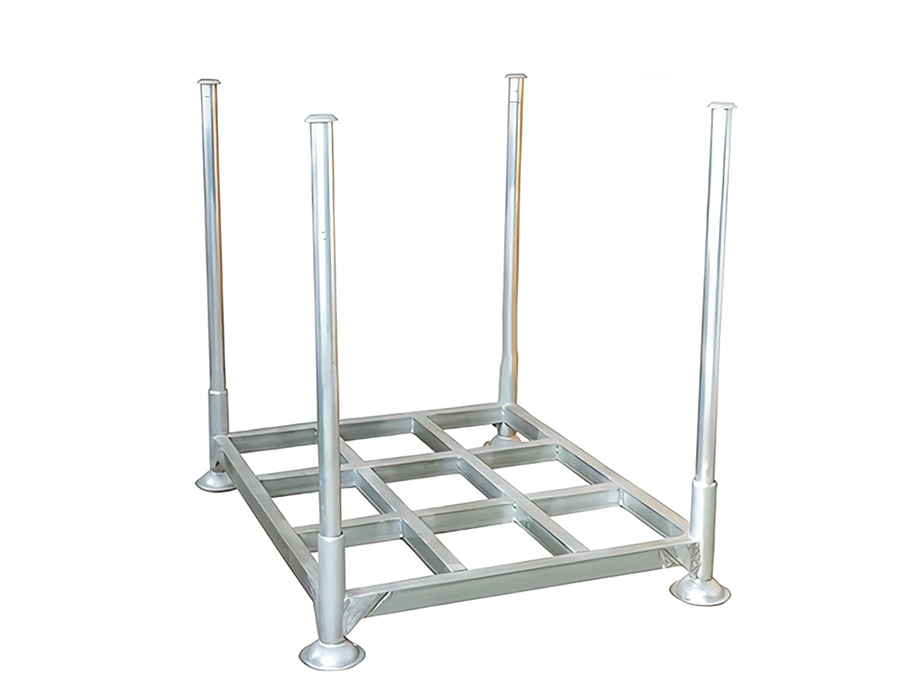

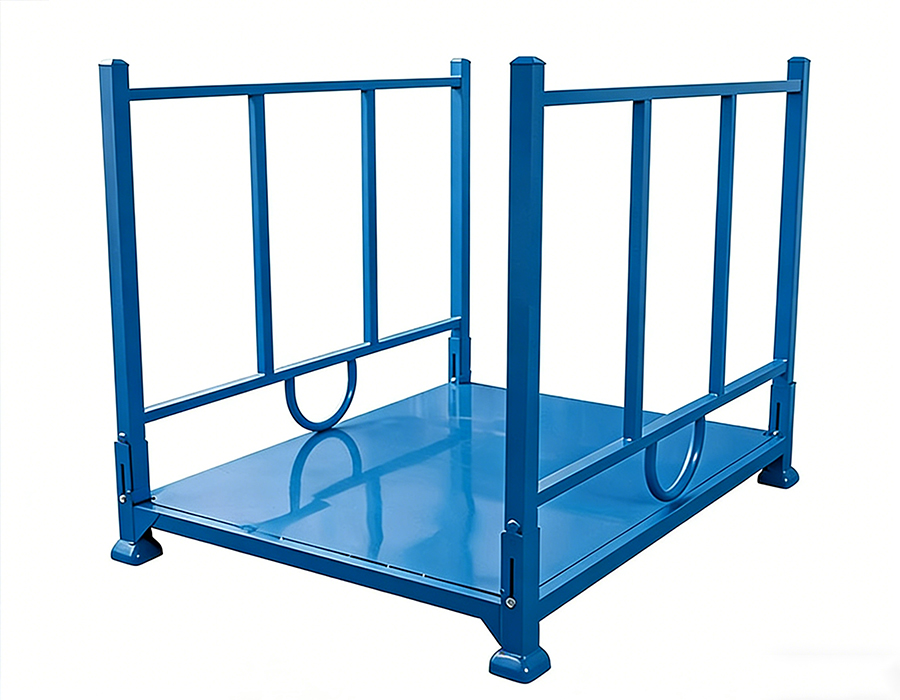

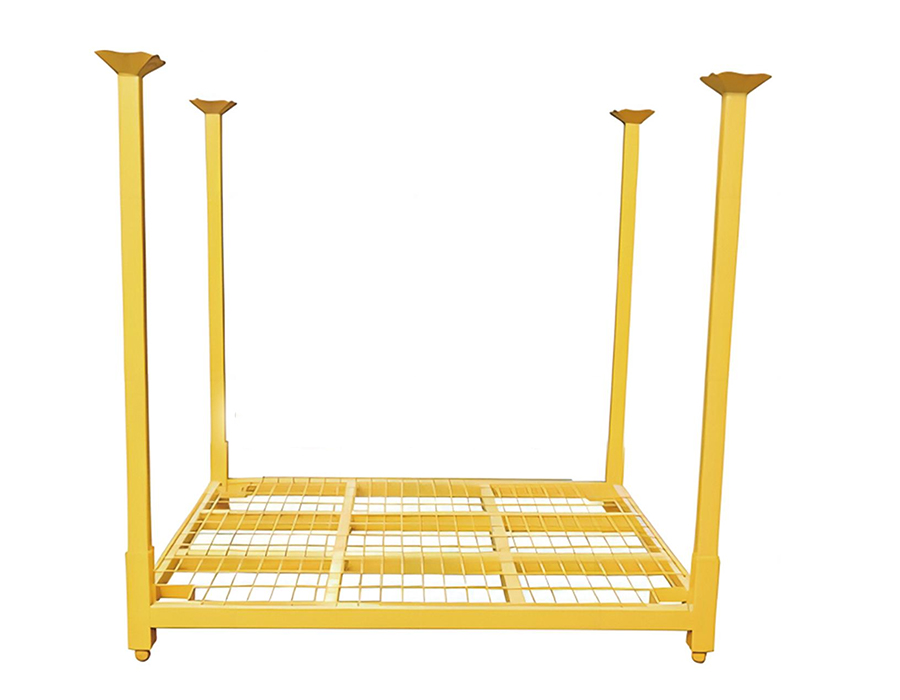

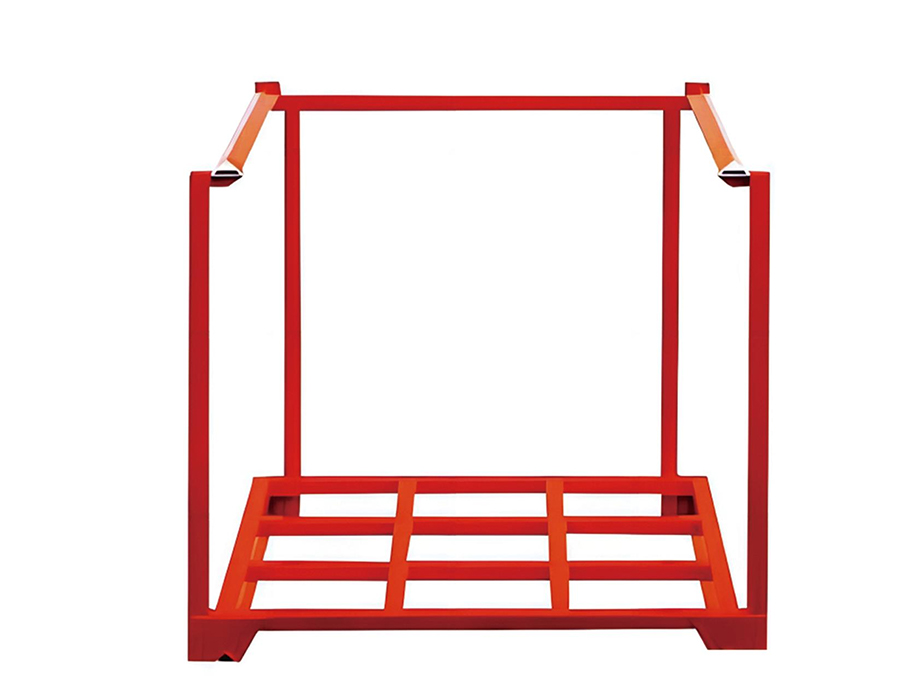

Le scaffalature impilabili sono sistemi di stoccaggio unificati progettati per il funzionamento con carrello elevatore e l'impilamento verticale su più livelli, disponibili in configurazioni fisse per celle frigorifere, pieghevoli, post-pallet e a griglia invertita per soddisfare le diverse esigenze di diversi ambienti di stoccaggio e tipi di prodotto.
Tutte le varianti sono realizzate in acciaio ad alta resistenza per l'integrità strutturale e prestazioni stabili di impilamento su più livelli. I modelli per celle frigorifere sono trattati secondo standard anticorrosione specialistici per prestazioni affidabili a lungo termine in ambienti a bassa temperatura e alta umidità; i modelli pieghevoli e post-type si riducono a una frazione del volume caricato quando sono vuoti, offrendo risparmi significativi sui costi logistici di trasporto di ritorno.
Il design dei prodotti bilancia la visibilità del carico con la facilità di accesso: le varianti del ponte a rete aperta consentono controlli visivi delle scorte senza spostare le merci; i meccanismi di piegatura e i collegamenti dei montanti sono convalidati attraverso test di durabilità ciclici per garantire affidabilità a lungo termine e costi di manutenzione ridotti.

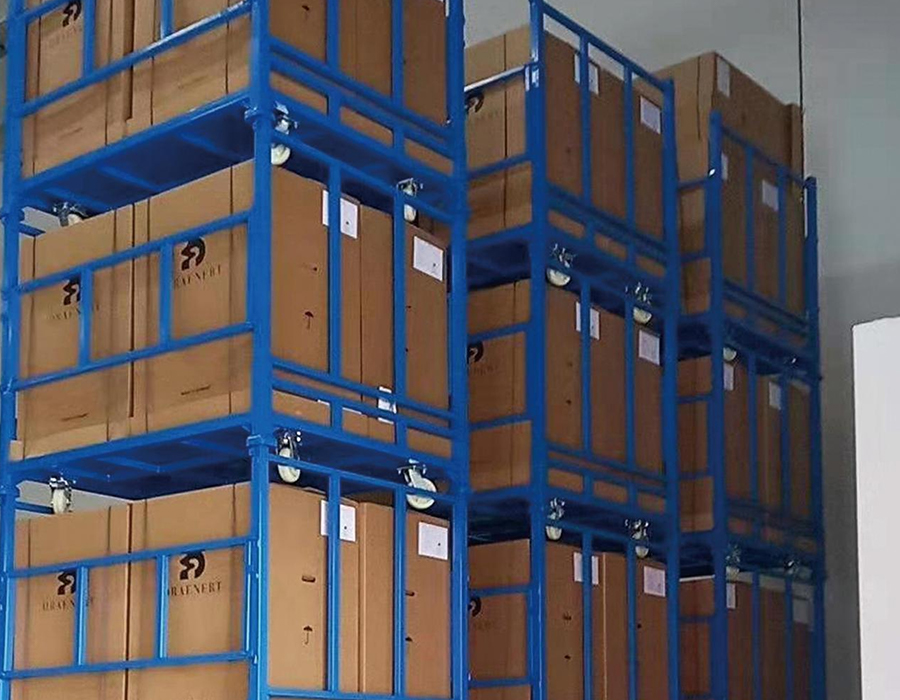

Ampiamente utilizzato nella logistica della catena del freddo alimentare, nello stoccaggio di materie prime manifatturiere, nei componenti automobilistici, nei piazzali portuali all'aperto e nelle catene di fornitura a circuito chiuso: una soluzione flessibile ed efficiente per aumentare la densità di stoccaggio per metro quadrato e ridurre i costi complessivi di stoccaggio e logistica.
Immaginate un magazzino alla fine di un turno: pallet di prodotti finiti in attesa nella zona ...
Leggi di piùQuando un carrello elevatore lascia cadere un pallet pieno su una trave della scaffalatura, la...
Leggi di piùAnhui Huijian Intelligent Equipment Co., Ltd. ha recentemente accolto una delegazione di rapprese...
Leggi di piùPerché le rastrelliere per stampi sono uno strumento fondamentale per il flusso di lavoro ...
Leggi di piùCos'è lo scaffale senza bulloni per carichi leggeri? Scaffalature senza bulloni per ca...
Leggi di piùIl meccanismo di impilamento in scaffalature per magazzini - dove i montanti d'angolo di un cestello superiore si inseriscono nelle prese del collare o nelle tazze del cestello inferiore - sembra meccanicamente semplice, ma la geometria di questa connessione governa sia la stabilità laterale della colonna impilata che il numero massimo pratico di livelli che possono essere raggiunti in sicurezza sotto carico. La profondità di impegno del montante nell'invasatura del collare è la dimensione più critica: una profondità di impegno insufficiente consente alla cremagliera superiore di oscillare sotto carico eccentrico, mentre un'altezza eccessiva del montante sopra il collare può causare l'instabilità del montante prima che il collare fornisca il vincolo laterale.
La maggior parte dei progetti standard di scaffalature metalliche da magazzino utilizzano una profondità di impegno dei montanti di 50–80 mm, che fornisce un adeguato vincolo laterale per l'impilamento a due o tre livelli con carichi distribuiti uniformemente. Tuttavia, quando i carichi vengono posizionati fuori centro (un evento comune quando vengono immagazzinate parti di forma irregolare, barre lunghe o contenitori parzialmente pieni) il carico eccentrico genera un momento di ribaltamento a cui la connessione del collare deve resistere. A tre o quattro livelli di altezza, il braccio di momento dall'eccentricità del carico alla connessione del collare più bassa moltiplica la forza laterale alla base per il numero di altezze dei livelli, il che significa che un'eccentricità strutturalmente irrilevante su un livello può diventare un problema di stabilità su quattro livelli con lo stesso carico.
Il controllo progettuale determinante per le colonne degli scaffali di magazzino multipiano non è la capacità di compressione assiale (i montanti in acciaio sono quasi sempre adeguati in pura compressione), ma l'interazione combinata assiale-più-flessione nel punto di impegno del collare, dove il montante viene contemporaneamente compresso dal peso sovrastante e piegato dalla reazione di vincolo laterale del collare. I produttori che valutano le proprie scaffalature in base al solo carico assiale statico senza specificare un presupposto di eccentricità o un numero massimo di livelli per un dato carico forniscono specifiche incomplete. Gli acquirenti che utilizzano scaffalature a tre livelli o superiori dovrebbero richiedere i dati di interazione del carico combinato, non solo il coefficiente di carico per scaffalatura.
I montanti angolari verticali di scaffalature metalliche per magazzino sono prodotti in diversi profili di sezione trasversale e la scelta tra di essi influisce non solo sulle prestazioni strutturali ma anche sulla consistenza dell'adattamento del collare, sulla resistenza ai danni superficiali e sulla facilità di riparazione dopo l'impatto. I tre profili di montanti più comuni sono il tubo tondo, il tubo quadrato e la sezione angolare, ciascuno con caratteristiche distinte che li rendono più o meno adatti a seconda dell'ambiente operativo.
| Profilo postale | Efficienza strutturale | Coerenza della vestibilità del colletto | Comportamento in caso di danno da impatto | Applicazione tipica |
| Tubo tondo | Alto: uguale forza in tutte le direzioni | Eccellente: la presa circolare è autocentrante | Ammaccature localmente senza perdita globale della sezione | Impilamento pesante e di alto livello |
| Tubo quadrato | Buono: dipendente dall'orientamento | Buono: è necessario l'allineamento degli angoli | Il danno agli angoli riduce significativamente la sezione | Impieghi medi, uso magazzino standard |
| Sezione angolare | Moderato: sezione aperta suscettibile alla torsione | Moderato: sensibile all'allineamento | Deformazione della gamba comune in caso di impatto laterale | Utilizzo leggero, movimentazione poco frequente |
I montanti in tubo tondo presentano un vantaggio strutturale spesso sottovalutato: il loro momento di inerzia polare è uguale in tutte le direzioni laterali, il che significa che resistono alla flessione equamente indipendentemente dal fatto che il carico laterale provenga dalla parte anteriore, laterale o diagonale. Ciò è particolarmente importante nelle applicazioni su scaffalature in cui la direzione del potenziale carico della punta è imprevedibile: un carrello elevatore che spinge una colonna impilata da qualsiasi angolazione incontra la stessa resistenza indipendentemente dalla direzione di avvicinamento. I montanti a tubo quadrato, al contrario, hanno una maggiore resistenza alla flessione attorno ai loro assi baricentrici allineati con le facce del tubo, ma una resistenza inferiore rispetto all'asse diagonale, la direzione più comunemente caricata durante un impatto obliquo del carrello elevatore. Per lavori pesanti scaffalature in acciaio per magazzino operando in ambienti affollati di carrelli elevatori, i montanti a tubo tondo superano costantemente le prestazioni del tubo quadrato in termini di resistenza agli urti nonostante uno spessore di parete simile o inferiore.
Il ponte, la piattaforma portante orizzontale di una scaffalatura da magazzino, è realizzato in diverse configurazioni che hanno conseguenze dirette sulla stabilità del prodotto, sulla distribuzione del carico sulla struttura del ponte e sulla praticità di carico e scarico di diversi tipi di prodotti. La selezione della configurazione sbagliata del piatto per il prodotto immagazzinato è una causa frequente di danni al prodotto, difficoltà di movimentazione e usura prematura del piatto, cose evitabili con un processo di specifica più mirato.
I piani in rete metallica saldata forniscono ventilazione e visibilità attraverso la superficie del piano, rendendoli adatti per i prodotti immagazzinati che beneficiano del flusso d'aria: parti automobilistiche soggette a condensa, contenitori per alimenti che richiedono ispezione senza disimpilamento e componenti che devono essere visibili per la verifica dell'inventario senza aprire lo scaffale. La limitazione della rete metallica è che la capacità di carico per unità di area è inferiore a quella della piastra solida con un peso materiale equivalente e le aperture della rete possono impigliarsi in elementi di fissaggio sporgenti, fascette per cavi o imballaggi irregolari, causando danni durante lo scorrimento o il trascinamento dei carichi sulla superficie. Il diametro del filo di rete e le dimensioni dell'apertura devono corrispondere al componente più piccolo o all'elemento di imballaggio che potrebbe essere posizionato sul piano: un'apertura di rete di 50 mm x 50 mm è troppo grande per i rack che immagazzinano parti di piccole dimensioni che possono penetrare parzialmente nella rete sotto il loro stesso peso.
I piani in lamiera solida, in genere acciaio laminato a freddo o a caldo da 3–6 mm, forniscono una superficie portante continua che distribuisce i carichi concentrati provenienti da prodotti a fondo irregolare in modo più efficace rispetto alla rete. Sono la scelta corretta per lo stoccaggio di prodotti con ingombro di base ridotto: contenitori cilindrici, pezzi fusi sagomati o qualsiasi prodotto che poggerebbe solo su uno o due fili di rete anziché estendersi sulla griglia di rete. Il limite pratico è il peso: un piano in lamiera piena da 1.200 mm x 1.000 mm con uno spessore di 5 mm aggiunge circa 47 kg al peso dello scaffale vuoto, che si accumula rapidamente in una flotta di scaffalature in acciaio da magazzino che vengono movimentate e riposizionate frequentemente.
Gli impalcati in acciaio ondulato o nervato offrono un vantaggio in termini di efficienza strutturale: la sezione profilata fornisce una resistenza alla flessione significativamente più elevata rispetto alla piastra piana a parità di spessore del materiale, consentendo di aumentare la capacità della campata dell'impalcato senza un aumento proporzionale del peso proprio. Le creste superficiali forniscono inoltre un certo grado di contenimento laterale per i prodotti a fondo piatto, riducendo lo scivolamento durante la movimentazione. Il limite è la pulizia: residui di prodotto, lubrificante e contaminazione da particolato si accumulano nelle scanalature del piano e sono difficili da pulire completamente, rendendo i piani ondulati inadatti agli ambienti di stoccaggio a contatto con gli alimenti o regolamentati dal settore farmaceutico dove l'igiene della superficie deve essere verificabile.
Le scaffalature metalliche per magazzini vuoti rappresentano una sfida significativa per la gestione dello spazio nelle strutture in cui l'utilizzo degli scaffali varia in base ai cicli di produzione o di inventario. Un ciclo di produzione completo può richiedere l'utilizzo attivo simultaneo di 500 rack; tra una corsa e l'altra, tali rack devono essere immagazzinati senza occupare lo spazio necessario per altre operazioni. Il nidificazione, ovvero la compressione del rack in una configurazione compatta che consente di immagazzinare più rack vuoti nell'ingombro di uno, è la soluzione principale, ma il rapporto di nidificazione e il meccanismo con cui si ottiene l'annidamento variano in modo significativo tra i modelli di rack e influiscono sull'efficienza operativa in modi che si estendono ben oltre il calcolo dello spazio di stoccaggio.
Il rapporto di nidificazione descrive quanti rack vuoti ripiegati occupano lo spazio verticale di un rack carico. Un rapporto di nidificazione di 4:1 significa che quattro rack vuoti si impilano nell'altezza di uno rack carico, riducendo i requisiti di spazio di stoccaggio vuoto al 25% dello spazio di stoccaggio attivo. Per ottenere rapporti di nidificazione elevati è necessario ridurre al minimo l'altezza del montante d'angolo del rack sopra la superficie del ponte quando è crollato: in pratica, ciò significa che i montanti devono piegarsi, staccarsi o scendere sotto il livello del ponte durante il nidificazione. I design dei montanti pieghevoli raggiungono i rapporti di annidamento più elevati (spesso 5:1 o 6:1), ma introducono complessità meccanica nei punti cardine che sono vulnerabili ai danni in ambienti difficili e richiedono un'ispezione prima di ogni utilizzo per verificare che i dispositivi di chiusura dei montanti siano completamente innestati.
Le scaffalature a montanti fissi con geometria rastremata, in cui la parte superiore di ciascun montante ha un diametro leggermente inferiore rispetto a quella inferiore, consentendo ai montanti di una rastrelliera vuota superiore di scivolare all'interno delle prese del collare della rastrelliera inferiore più di quanto durante il funzionamento sotto carico, raggiungono rapporti di nidificazione da 3:1 a 4:1 senza componenti di piegatura meccanica. Questa semplicità progettuale riduce i requisiti di manutenzione ed elimina la modalità di guasto di una piega non bloccata che provoca il collasso successivo durante il caricamento. Il compromesso è un rapporto di annidamento inferiore rispetto ai modelli pieghevoli e un'operazione di annidamento che richiede un attento allineamento verticale durante l'impilamento, che rallenta il processo di annidamento nelle operazioni di consolidamento di scaffali vuoti ad alto volume.
Presso Huijian, la nostra gamma di scaffalature metalliche da magazzino è progettata per molteplici configurazioni di annidamento, con geometria dei montanti e dimensioni del collare sviluppate attraverso il nostro centro di ricerca e sviluppo interno per ottimizzare il rapporto di annidamento per ciascuna classe di carico, garantendo che lo stoccaggio degli scaffali vuoti consumi il minimo spazio possibile senza sacrificare l'affidabilità strutturale dell'impegno del montante-collare in condizioni di impilamento carico.
Le scaffalature in acciaio per magazzini utilizzate in aree di sosta all'aperto, strutture logistiche marittime, ambienti di lavorazione alimentare o magazzini chimici devono affrontare sfide di corrosione che la verniciatura a polvere standard da sola non può affrontare in modo affidabile per una durata di servizio pluriennale. Comprendere la gerarchia dei trattamenti superficiali disponibili e le condizioni che ne governano la selezione è essenziale per specificare scaffalature che manterranno l'integrità strutturale e l'aspetto per tutto il periodo di servizio richiesto senza richiedere un rivestimento o una sostituzione prematura.
Le prestazioni di protezione dalla corrosione dei trattamenti superficiali vengono generalmente confrontate utilizzando le ore di prova in nebbia salina secondo ISO 9227, che accelera l'ambiente di corrosione per consentire il confronto in un periodo di prova. I parametri di riferimento tipici delle prestazioni per i trattamenti in rack sono i seguenti:
Per le scaffalature che passano dallo stoccaggio al chiuso all'allestimento all'aperto - un modello operativo comune nelle catene di fornitura del settore automobilistico e dei materiali da costruzione - il sistema epossipoliestere a doppio strato rappresenta la specifica più pratica: resistenza alla corrosione significativamente migliore rispetto alla verniciatura a polvere standard, con un costo aggiuntivo del 25-35% e completamente riparabile con rivestimenti compatibili applicati sul campo quando si verificano danni localizzati.
La capacità nominale di uno scaffale da magazzino viene calcolata presupponendo che il carico sia distribuito uniformemente sulla superficie del ponte e che il baricentro del carico si trovi nel centro geometrico dello scaffale. In pratica, entrambi i presupposti vengono regolarmente violati e le conseguenze strutturali di un carico non uniforme in configurazioni di scaffalature impilate sono più gravi di quanto lo sarebbero per la stessa eccentricità di carico in un singolo scaffale a pavimento, perché l’eccentricità è amplificata attraverso l’altezza della colonna impilata.
Considera uno scaffale caricato con bobine di acciaio o componenti cilindrici che rotolano su un lato del piano durante il posizionamento, cosa non insolita quando i piani sono leggermente irregolari o quando i prodotti sono appoggiati da un angolo. Uno spostamento di 200 mm di un carico di 1.000 kg dalla linea centrale dell'impalcato genera un momento di ribaltamento di 200 kg·m a livello dell'impalcato. In una configurazione a piano singolo, questo momento è contrastato dalla connessione del collare alla base e dalla geometria della tasca del carrello elevatore. In uno stack a tre livelli, la stessa eccentricità di 200 mm al livello superiore crea una forza laterale cumulativa alla base che è tre volte maggiore, e la larghezza della base stabilizzante della colonna del rack – la distanza tra i punti di innesto del collare più esterni – potrebbe non essere aumentata proporzionalmente. Il risultato pratico è che pratiche di carico visivamente accettabili e strutturalmente sicure nell’uso a livello singolo possono creare un reale rischio di instabilità nell’impilamento a più livelli.
Le strutture che utilizzano scaffalature in acciaio per magazzini in configurazioni di alto livello dovrebbero implementare protocolli di carico espliciti che affrontino la disciplina di centratura piuttosto che fare affidamento sugli operatori per comprendere intuitivamente le implicazioni di stabilità del caricamento decentrato in altezza. Gli elementi pratici del protocollo includono indicatori di linea centrale verniciati o saldati sulla superficie del ponte, indicatori di sporgenza massima consentita sui bordi del ponte e un chiaro limite massimo di eccentricità espresso in millimetri anziché un'istruzione generica di "caricare centralmente" - un termine interpretato in modo diverso dai diversi operatori.
Le tasche di ingresso del carrello elevatore sul telaio di base di una scaffalatura metallica da magazzino sono il punto di interfaccia tra il sistema di scaffalature e ogni pezzo di attrezzatura per la movimentazione dei materiali nella struttura, tuttavia il loro design è spesso considerato un ripensamento dimensionale piuttosto che un componente ingegnerizzato con i propri requisiti funzionali. La larghezza della tasca, la profondità, la geometria dell'ingresso e la connessione strutturale tra il tubo della tasca e il telaio di base hanno tutti effetti misurabili sul tempo di ciclo di movimentazione, sui tassi di danneggiamento delle scaffalature e sulla coerenza dell'impegno delle forche in una flotta mista di carrelli elevatori.
La larghezza di ingresso della tasca forche è generalmente specificata a 160 mm o 185 mm, corrispondente alle due larghezze forche standard più comuni in uso nelle flotte di carrelli controbilanciati e retrattili. Una larghezza della tasca di 160 mm accetta forche standard da 150 mm con spazio di 5 mm per lato: adeguata per l'ingresso allineato ma che non fornisce alcuna tolleranza per l'errore di posizionamento laterale della forca o per la leggera variazione di larghezza tra coppie di forche con le stesse specifiche nominali. Aumentando la larghezza della tasca a 185 mm si aggiunge uno spazio libero di 12,5 mm per lato, riducendo significativamente la precisione richiesta per l'ingresso delle forche e riducendo la frequenza dell'impatto del labbro della tasca dovuto all'ingresso disallineato del 50-70% nelle strutture con flotte di carrelli elevatori misti. Lo svantaggio strutturale della tasca più ampia è trascurabile; il vantaggio operativo nella riduzione dei danni al rack è significativo.
La geometria dello smusso di ingresso della tasca, ovvero l'angolo con cui l'ingresso della tasca viene tagliato o formato, influisce sul modo in cui la punta della forcella entra in contatto con la tasca durante l'ingresso. Un'apertura della tasca a taglio quadrato senza smusso concentra la forza d'impatto di una forcella disallineata su un singolo punto sull'angolo del labbro della tasca, causando una progressiva deformazione e lacerazione della parete del tubo della tasca. Uno smusso di 30–45 gradi sulla faccia esterna dell'ingresso della tasca distribuisce la forza d'impatto su una linea di contatto più lunga e devia la punta della forcella nella tasca anziché nella parete del tubo. Questo semplice dettaglio di fabbricazione estende la durata delle tasche ad alto utilizzo in ambienti affollati di carrelli elevatori di un fattore da due a tre senza alcun aumento del costo del materiale: richiede solo un'operazione secondaria di formatura o taglio all'ingresso della tasca durante la fabbricazione.
Le nostre scaffalature in acciaio per magazzino sono prodotte attraverso sei linee di produzione dedicate presso il nostro stabilimento di Guangde di 58.000 metri quadrati, dove la geometria dell'ingresso a tasca è standardizzata con profili di smusso completi come impostazione predefinita di produzione - non come opzione di aggiornamento - perché la riduzione a lungo termine dei tassi di danno sul campo derivante da questo dettaglio più che giustifica l'ulteriore fase di fabbricazione su larga scala.
Una flotta di scaffalature da magazzino in uso industriale attivo è un bene deprezzato che accumula danni attraverso la gestione di impatti, eventi di sovraccarico ed esposizione ambientale nel corso della sua vita utile. A differenza dei sistemi di scaffalature fisse in cui i danni sono visibili in una posizione definita, le scaffalature a scaffale viaggiano tra strutture, clienti e aree di produzione, distribuendo gli eventi di danno attraverso la flotta in modi che rendono difficile il monitoraggio delle condizioni senza un approccio di gestione sistematico. Le strutture che gestiscono flotte di oltre 50 rack prive di protocolli formali di tracciamento e ispezione scoprono abitualmente una parte significativa della loro flotta in condizioni inferiori allo standard solo quando un incidente di movimentazione o un audit impone una revisione fisica.
Un efficace sistema di gestione della flotta di scaffalature soddisfa tre distinti requisiti operativi: identificazione dei singoli scaffali, ispezione periodica delle condizioni e criteri decisionali di ritiro. L'identificazione individuale richiede che ogni rack sia dotato di un identificatore univoco (un'etichetta metallica stampata, un codice marcato al laser sul telaio di base o un chip RFID incorporato) che collega il rack fisico a un registro di manutenzione in un sistema di tracciamento. Le etichette con codici a barre rappresentano l'opzione meno durevole negli ambienti rack industriali; si delaminano in caso di pulizia ripetuta, contatto con la forcella ed esposizione ai raggi UV esterni entro 12-24 mesi. Gli identificatori stampati o marcati al laser sulla struttura in acciaio stessa sono permanenti e dovrebbero essere specificati come standard su qualsiasi flotta di scaffalature destinata a un servizio pluriennale.
I criteri di ispezione per le scaffalature metalliche da magazzino dovrebbero essere adattati alle modalità di danno specifiche relative a ciascun tipo di scaffalatura e ambiente operativo, ma un protocollo di ispezione di base dovrebbe affrontare le seguenti condizioni a intervalli definiti:
I criteri di pensionamento dovrebbero essere espressi come soglie specifiche misurabili piuttosto che come descrizioni soggettive delle condizioni. Una politica pensionistica che prevede "andare in pensione in caso di danni significativi" produce decisioni incoerenti tra gli ispettori; uno che afferma "ritirarsi quando l'arco del montante supera i 5 mm per 500 mm, quando la presa del collare non può raggiungere un impegno minimo di 40 mm del montante o quando qualsiasi fessura di saldatura supera i 10 mm di lunghezza" produce decisioni coerenti e verificabili che possono essere applicate uniformemente su una grande flotta da personale con formazione di base.
