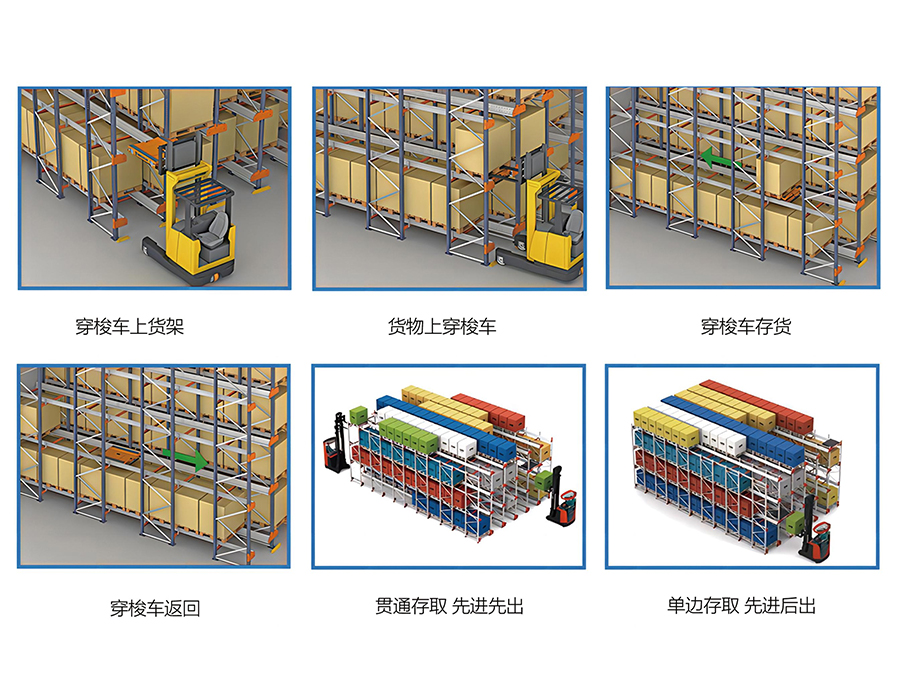

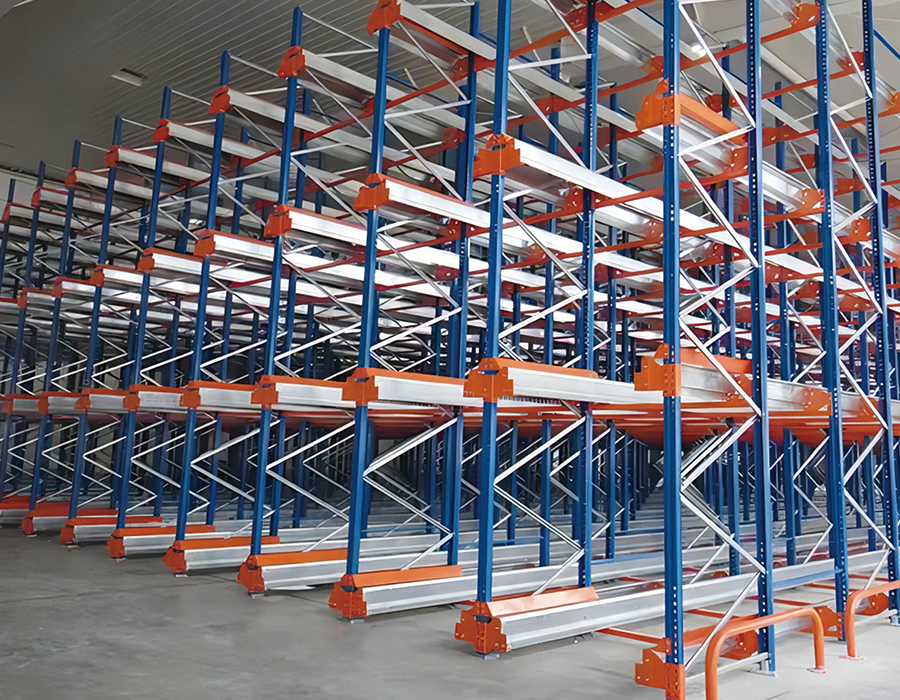

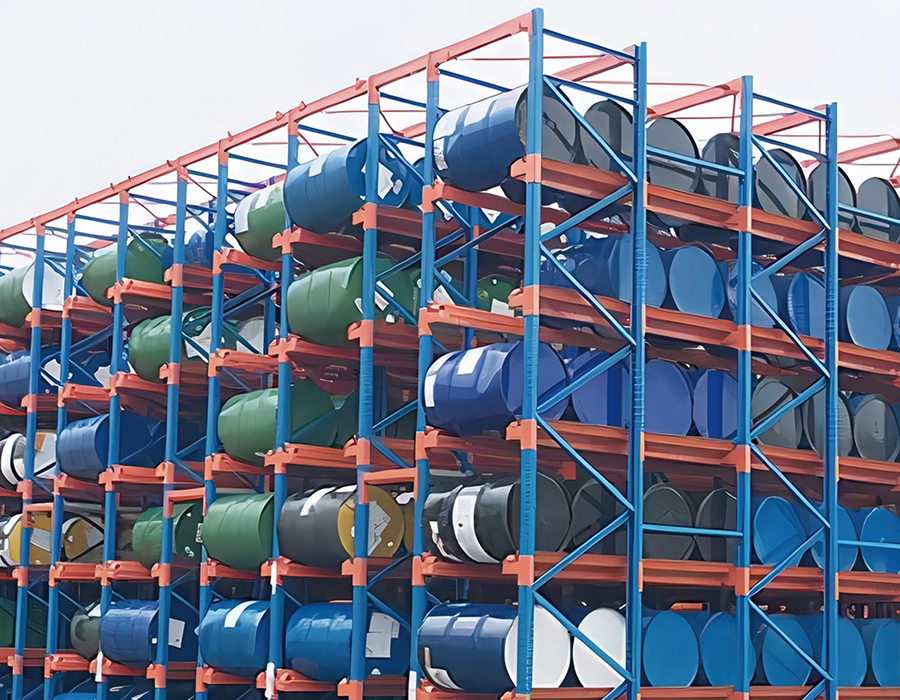

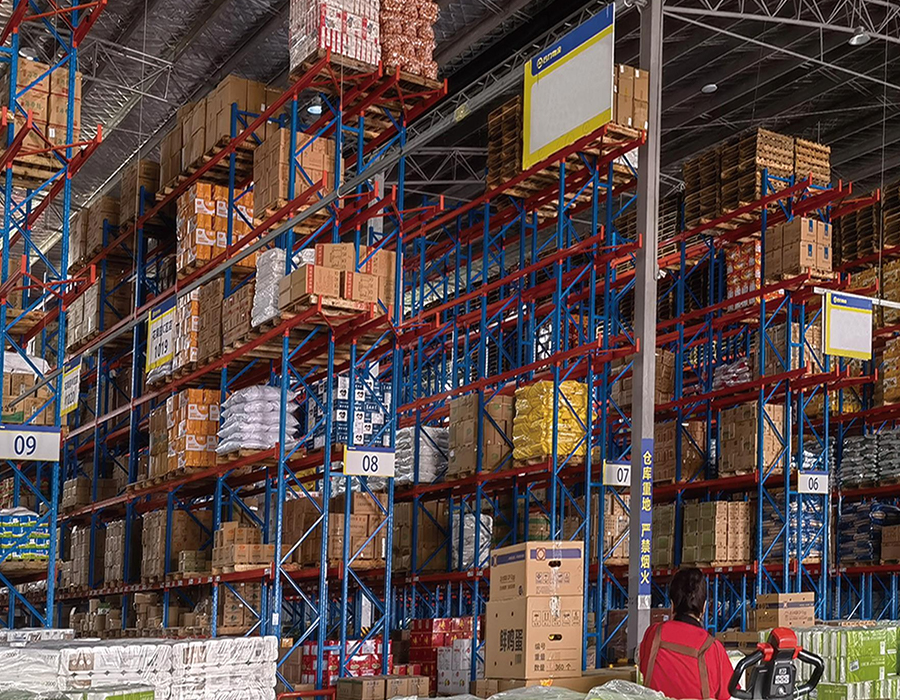

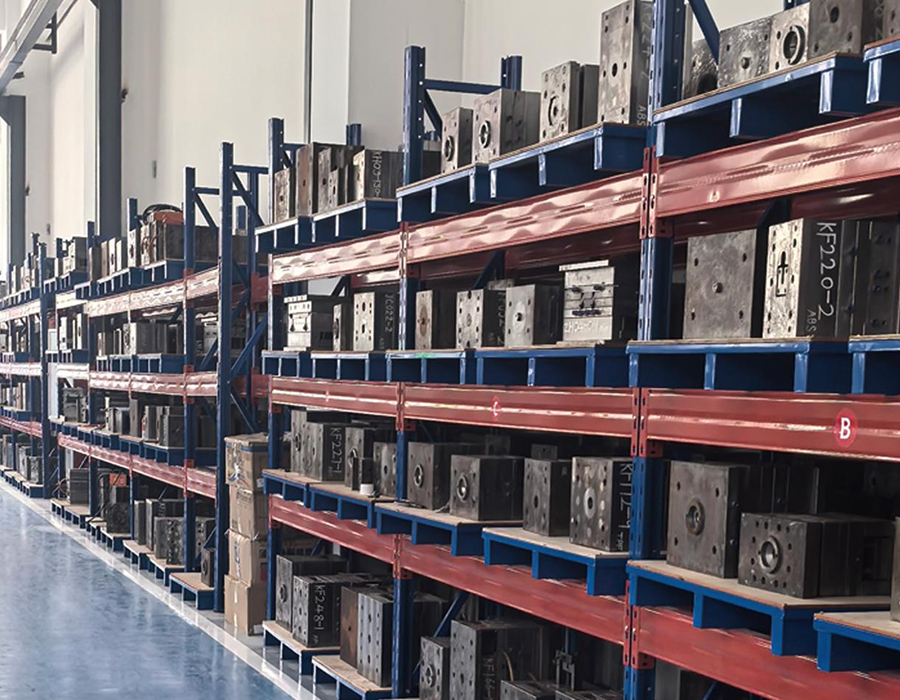

Scaffalature per pallet per carichi pesanti

In che modo la sagoma del telaio verticale e la forma del profilo determinano i coefficienti di carico nel mondo reale

Il coefficiente di carico stampato sulla scheda tecnica di una scaffalatura portapallet industriale per carichi pesanti non è una proprietà fissa del materiale: è un valore calcolato derivato dall'interazione tra qualità dell'acciaio, spessore della sezione (calibro), geometria del profilo e altezza della colonna non rinforzata. Due scaffalature con la stessa qualità di acciaio e capacità dichiarata possono comportarsi in modo molto diverso sotto carico se i loro profili montanti differiscono. Questa distinzione è estremamente importante quando si valutano i preventivi dei fornitori che elencano solo un numero di capacità senza specificare la sezione trasversale.

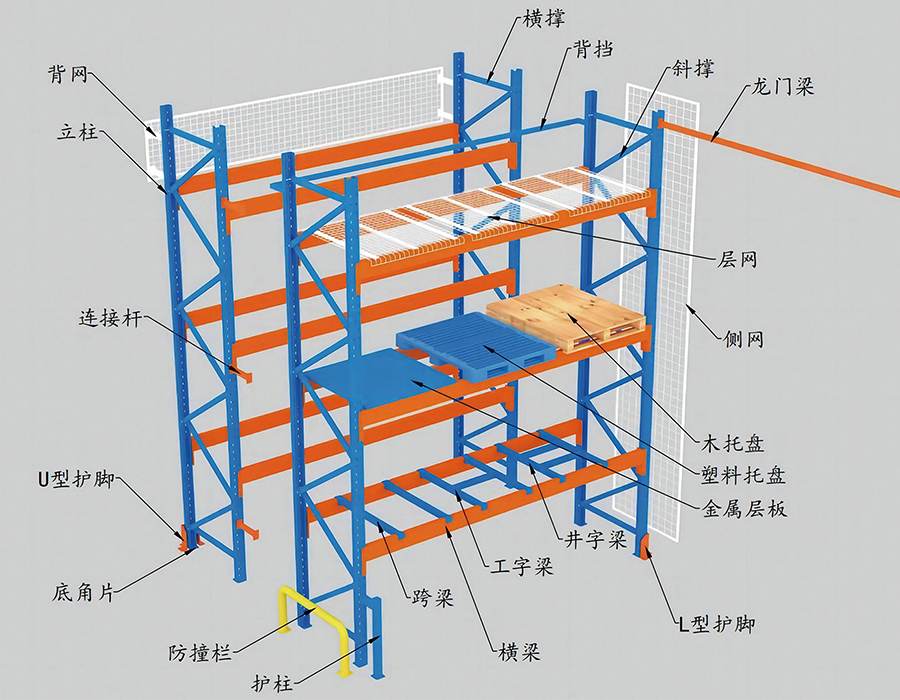

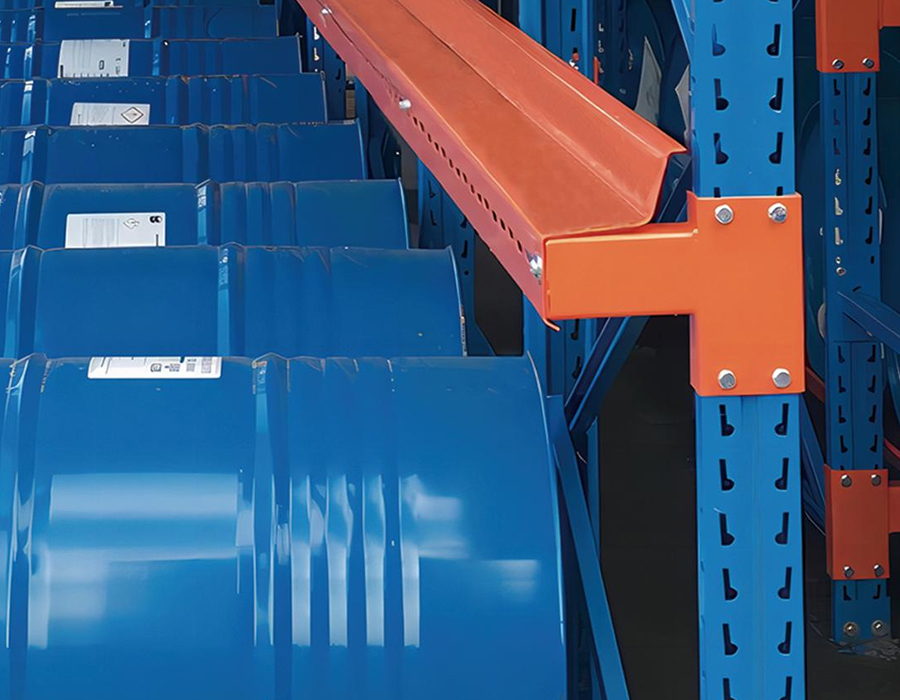

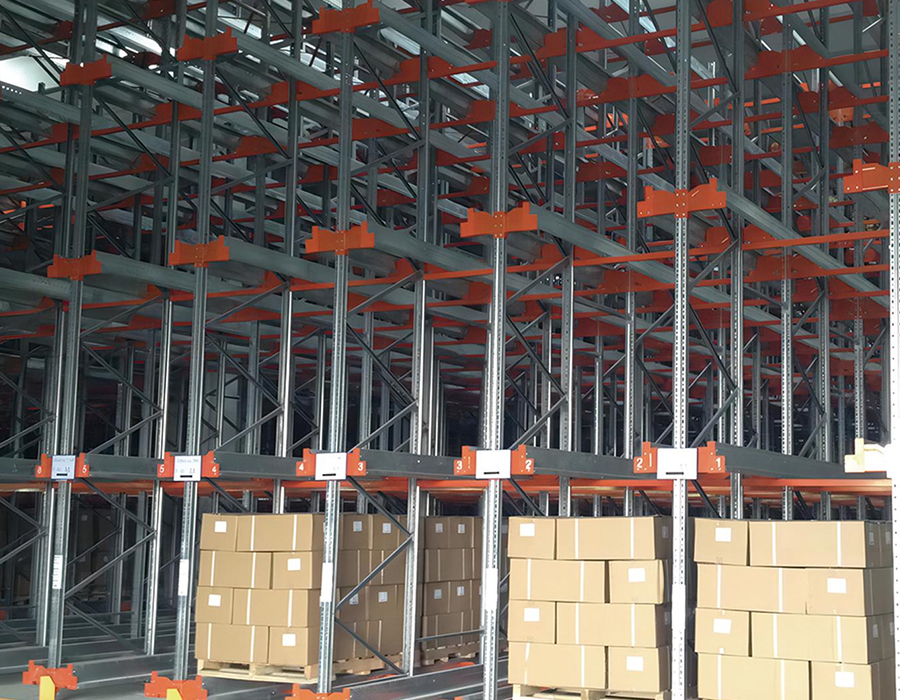

Profili montanti colonna in sistema di scaffalature per pallet per carichi pesanti I profili sono generalmente profilati a rullo in sezioni aperte o semichiuse: le più comuni sono il canale a C, la sezione a I e i profili a goccia o a colonna scatolati utilizzati nelle applicazioni ad alta altezza. I canali a C aperti sono economici e semplici da produrre ma hanno un raggio di rotazione inferiore attorno all'asse debole, rendendoli più suscettibili all'instabilità laterale sotto compressione assiale all'aumentare dell'altezza. Le colonne a scatola chiuse o semichiuse distribuiscono il materiale più lontano dall'asse neutro in entrambe le direzioni, migliorando significativamente la resistenza alla deformazione: ecco perché praticamente tutte le scaffalature superiori a 10 metri utilizzano profili chiusi a pareti spesse o a scatola.

La riduzione dello scartamento è un metodo comune di riduzione dei costi difficile da rilevare senza misurazione. Un montante nominale da 2,0 mm prodotto con uno spessore effettivo di 1,7 mm perde circa il 15% della sua area della sezione trasversale e una quota sproporzionatamente maggiore del suo momento di inerzia. La conseguenza pratica è una scaffalatura che soddisfa la capacità di carico dichiarata in condizioni ideali di test di laboratorio, ma ha margini di sicurezza ridotti in condizioni reali di carico eccentrico, impatto o forze dinamiche derivanti dalle operazioni del carrello elevatore. Gli acquirenti dovrebbero specificare le tolleranze minime di scartamento nei contratti di appalto e richiedere i certificati dei materiali insieme ai rapporti di ispezione dimensionale.

La logica ingegneristica dietro i limiti di deflessione del raggio nelle applicazioni per carichi pesanti

La deflessione della trave nelle scaffalature portapallet non è solo una questione estetica: è un segnale strutturale con implicazioni dirette per la ridistribuzione del carico e l'integrità del connettore. Gli standard di settore, tra cui il codice delle scaffalature FEM 10.2.02 e il codice cinese GB/T 25820, specificano che la deflessione della trave orizzontale sotto carico nominale completo non deve superare la campata/200 come limite di funzionalità. Per una campata di trave standard da 2.700 mm, ciò equivale a una deflessione massima a metà campata di 13,5 mm. Il superamento di questo limite non garantisce il guasto immediato, ma indica che la trave sta funzionando al limite del suo involucro di progetto.

Ciò che accade strutturalmente quando le travi si flettono eccessivamente viene spesso frainteso. Il rischio principale non è la frattura della trave, ma il progressivo allentamento del connettore trave-montante sotto ripetuti cicli di carico e scarico. La maggior parte dei sistemi di scaffalature per pallet per carichi pesanti utilizzano un connettore con bloccaggio di sicurezza ad aggancio in cui la linguetta della trave si innesta in una fessura perforata nella colonna verticale. Quando le travi si flettono e si riprendono ripetutamente durante il posizionamento dinamico del pallet, il connettore subisce un micromovimento nel punto di impegno. Nel tempo, questo indurisce l'acciaio sulla punta del gancio, causando infine la rottura della linguetta o la deformazione della fessura che riduce la resistenza all'estrazione del connettore ben al di sotto del suo valore nominale.

L’approccio correttivo non è sempre quello di aumentare la profondità del fascio. A volte la soluzione più efficiente è ridurre la larghezza della campata: il passaggio da campate da 2.700 mm a 2.400 mm riduce drasticamente il momento flettente massimo e la deflessione senza aumentare proporzionalmente il peso dell'acciaio. Il nostro scaffalature per pallet industriali per carichi pesanti sono progettati con rapporti tra campata e profondità verificati rispetto ai calcoli di deflessione effettivi, non solo con tabelle di carico statico, garantendo che l'integrità del connettore a lungo termine venga mantenuta per l'intera durata di servizio del sistema.

Sporgenza del pallet e suo effetto sulla distribuzione del carico della trave

I calcoli del carico standard sulle scaffalature portapallet presuppongono che i carichi dei pallet siano centrati sulle travi con il pallet completamente supportato tra le due guide della trave. In pratica, i pallet spesso sporgono dalla faccia della trave, si trovano in modo asimmetrico tra le rotaie o sono posizionati con le traverse che corrono parallele alla trave anziché perpendicolari. Ognuna di queste deviazioni introduce eccentricità di carico di cui le tabelle di capacità standard non tengono conto, ma si verificano regolarmente nei magazzini ad alta produttività.

Quando un pallet sporge dalla faccia della trave anteriore di 100–150 mm (comune con i pallet GMA su campate di larghezza ridotta) il punto di carico effettivo si sposta in avanti rispetto al piano del telaio verticale. Ciò introduce un momento di ribaltamento sulla trave anteriore a cui il connettore deve resistere oltre al suo carico di taglio verticale. La domanda combinata può superare la resistenza all'estrazione nominale del connettore con carichi ben al di sotto della capacità dichiarata del pallet della trave. Lo stesso effetto si verifica quando i pallet vengono posizionati con traverse parallele alle travi, creando due carichi lineari concentrati anziché un contatto superficiale distribuito su tutta la base del pallet.

Una soluzione pratica utilizzata nei sistemi di scaffalature portapallet per carichi pesanti che movimentano pallet irregolari è l'installazione di barre di supporto pallet, traverse posizionate perpendicolari alle travi nel punto medio della campata. Queste barre forniscono un terzo punto di contatto per i pallet, convertendo il carico puntuale in carico distribuito e riducendo la deflessione della trave fino al 40% per lo stesso peso del pallet. Impediscono inoltre la caduta dei pallet tra le travi in ​​caso di guasto del connettore della trave, aggiungendo una significativa funzione di sicurezza secondaria.

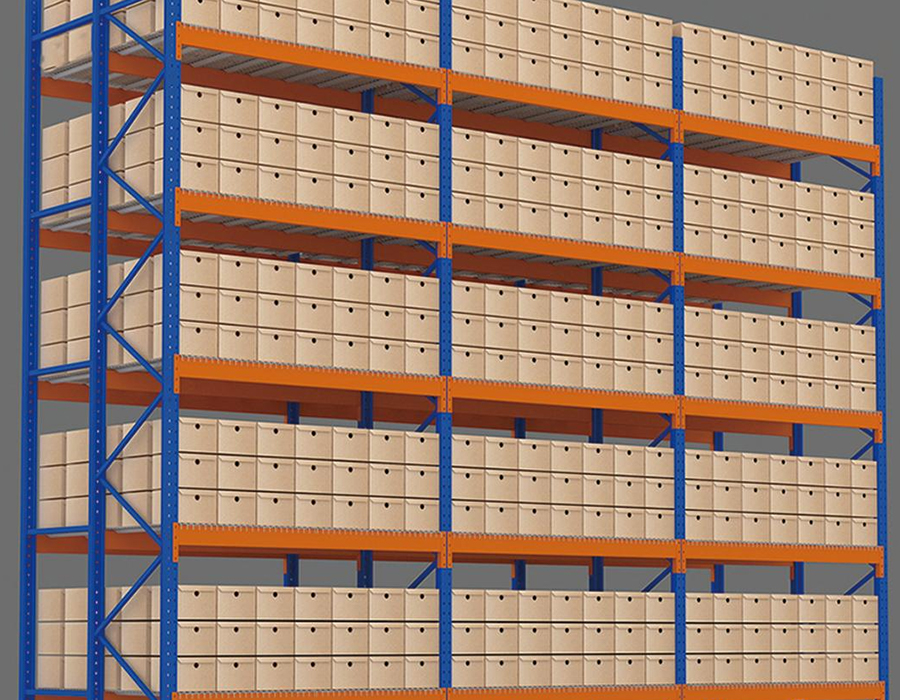

Confronto tra le larghezze dei telai verticali: quando i telai più profondi valgono il costo

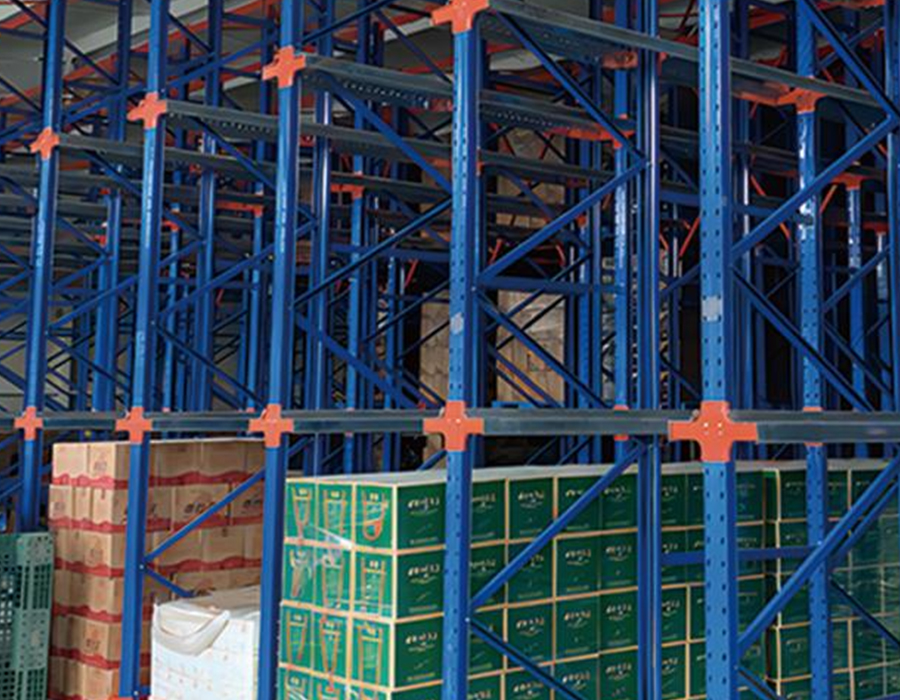

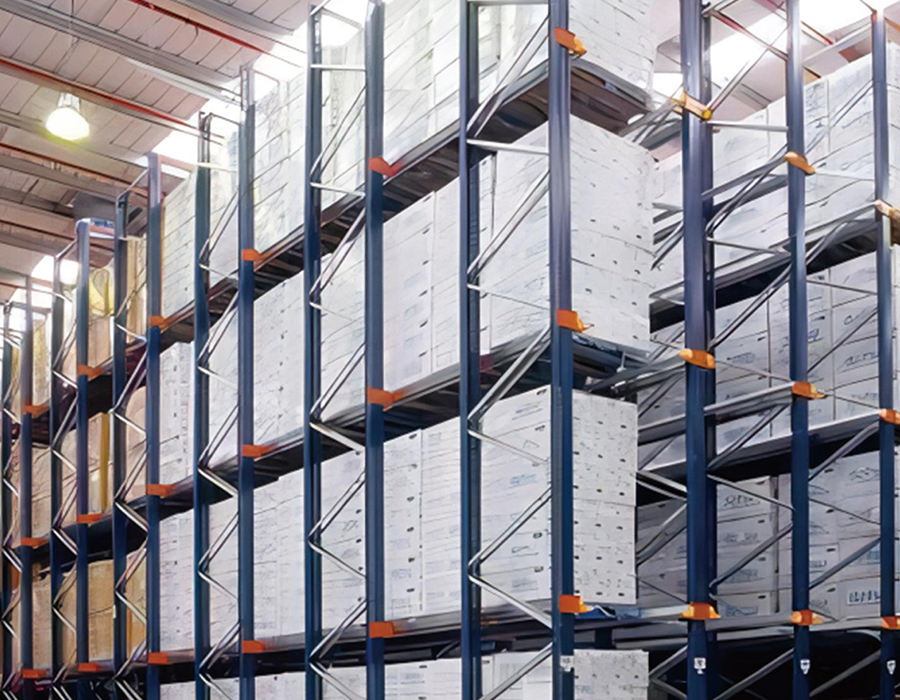

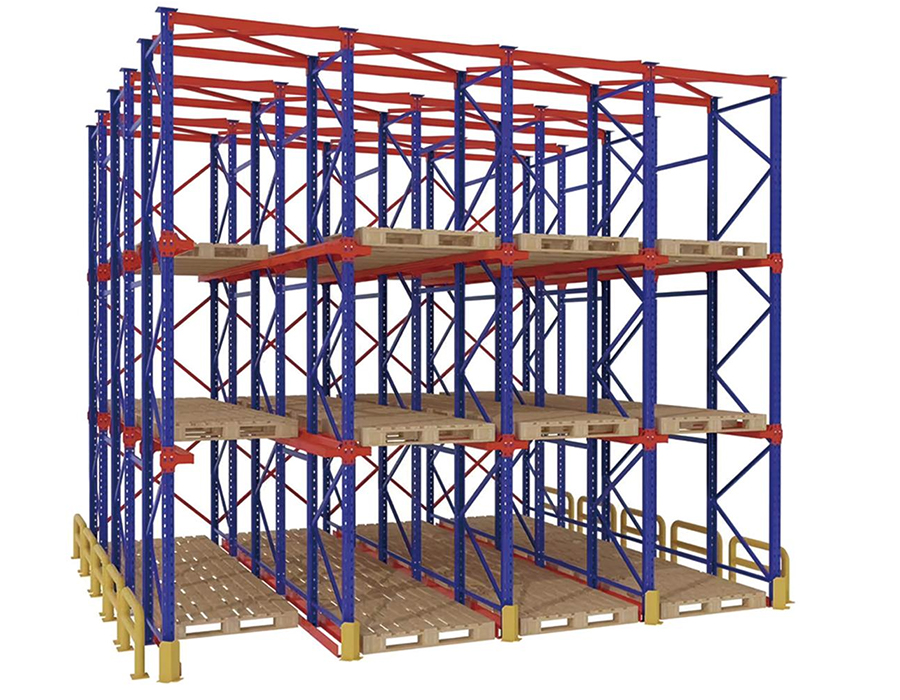

La profondità del telaio montante – la dimensione misurata dalla parte anteriore a quella posteriore tra le due colonne montanti che formano un telaio – viene spesso specificata al minimo necessario per supportare il carico dichiarato, che per le scaffalature selettive standard a profondità singola è in genere 800 mm o 1.000 mm. Tuttavia, la profondità del telaio ha un effetto diretto e significativo sulla stabilità del sistema di scaffalature contro le forze di ribaltamento e selezionare la profondità minima in tutte le applicazioni è una falsa economia in ambienti con carichi pesanti.

Nei sistemi di scaffalature portapallet per carichi pesanti a scaffalature alte superiori a 10 metri, il rapporto di snellezza del montante (la sua altezza divisa per il raggio minimo di rotazione) diventa il parametro di progettazione determinante piuttosto che il solo carico assiale. I telai più profondi sostengono intrinsecamente il montante a una distanza orizzontale maggiore dalla linea centrale della colonna, il che aumenta il raggio effettivo di rotazione del gruppo del telaio e aumenta il carico di punta critico. Questo è il motivo per cui il costo aggiuntivo del materiale di un telaio da 1.000 mm o 1.200 mm è generalmente giustificato da una riduzione del peso della sezione verticale richiesta che compensa parzialmente il costo aggiuntivo degli elementi di rinforzo diagonali più larghi.

Specifiche dei tirafondi: perché la resistenza allo strappo è più importante della resistenza al taglio

La maggior parte del personale di magazzino e anche molti team di approvvigionamento presumono che i bulloni di ancoraggio delle scaffalature resistano principalmente alle forze di taglio orizzontali: la spinta laterale derivante dagli impatti dei carrelli elevatori o dall'attività sismica. In realtà, il caso di carico determinante per gli ancoraggi della base delle scaffalature nella maggior parte delle configurazioni di scaffalature per pallet per carichi pesanti è la tensione di estrazione verticale, non il taglio orizzontale. Comprendere ciò inverte la logica di come gli ancoraggi dovrebbero essere specificati e ispezionati.

Il meccanismo è semplice: quando il telaio di una scaffalatura è soggetto a un momento ribaltante, che si tratti di un carico eccentrico di un pallet, di un impatto in quota di un carrello elevatore o di un'accelerazione laterale sismica, la piastra di base sul lato teso del telaio si solleva anziché scivolare. Il bullone di ancoraggio su quel lato deve resistere alla piena forza di sollevamento in tensione. Per una scaffalatura per carichi pesanti alta 10 m caricata fino a 4.000 kg per livello su cinque livelli, la forza di sollevamento calcolata sull'ancoraggio teso sotto un impatto di progetto può superare 15–20 kN. Gli ancoraggi ad espansione M12 standard nel calcestruzzo standard raggiungono capacità di estrazione di soli 8-12 kN a seconda della profondità di ancoraggio e della qualità del calcestruzzo, ben al di sotto della domanda.

L'approccio corretto alle specifiche prevede tre parametri verificati: resistenza alla compressione del calcestruzzo nel luogo di installazione (minimo C25 per la maggior parte delle applicazioni pesanti), profondità di ancoraggio dell'ancoraggio (non solo lunghezza del bullone, l'effettivo incorporamento dopo aver considerato lo spessore della piastra di base e l'eventuale malta di livellamento) e la distanza dal bordo dal giunto o bordo di calcestruzzo più vicino. I risultati dei test di estrazione degli ancoraggi di prova installati in loco rappresentano il metodo di verifica più affidabile e dovrebbero essere richiesti in qualsiasi progetto in cui la domanda di sollevamento calcolata si avvicina a oltre il 60% della capacità di estrazione del catalogo dell'ancora.

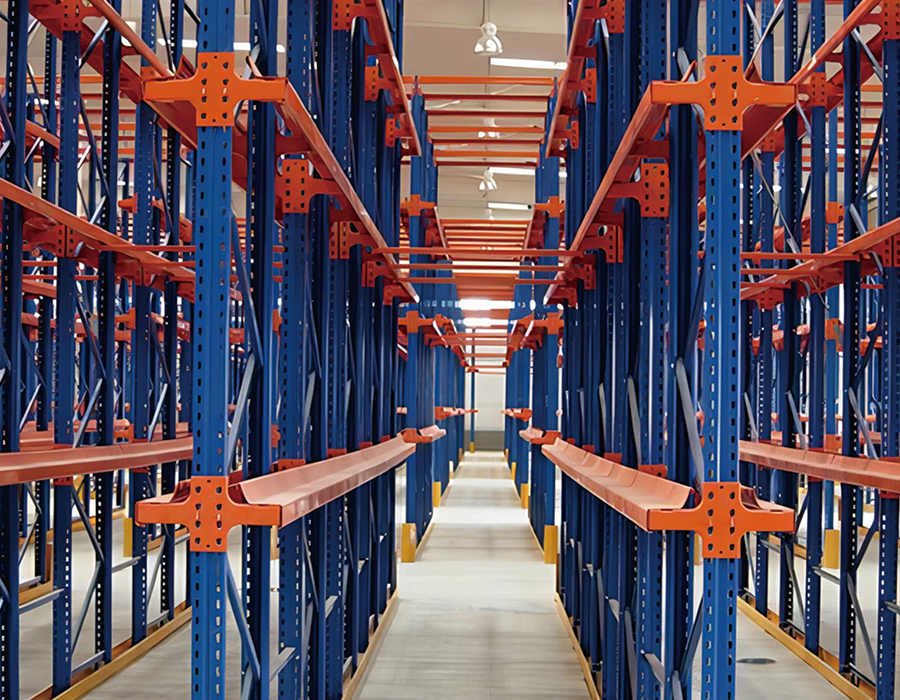

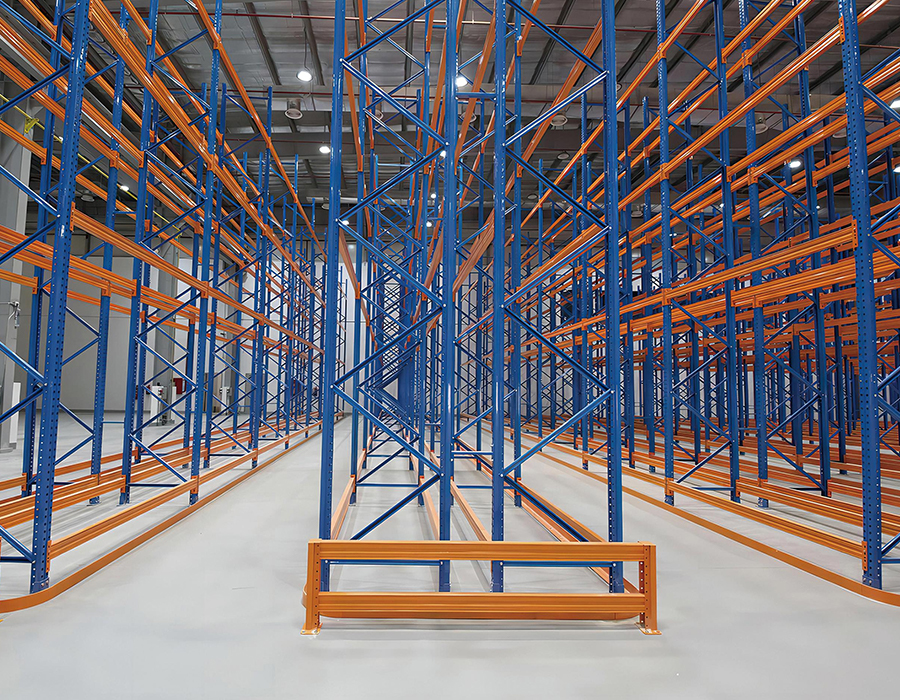

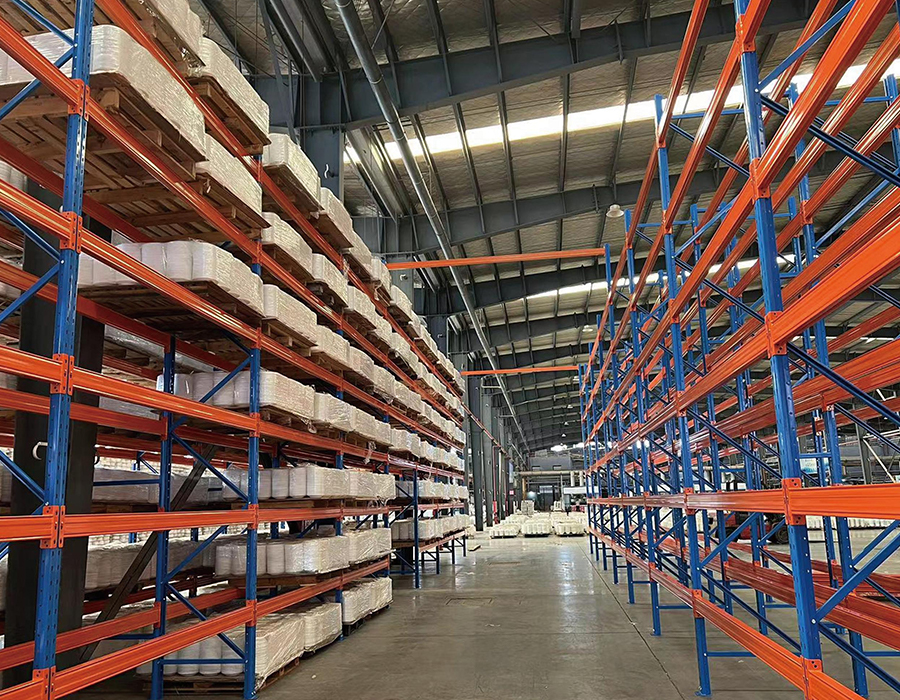

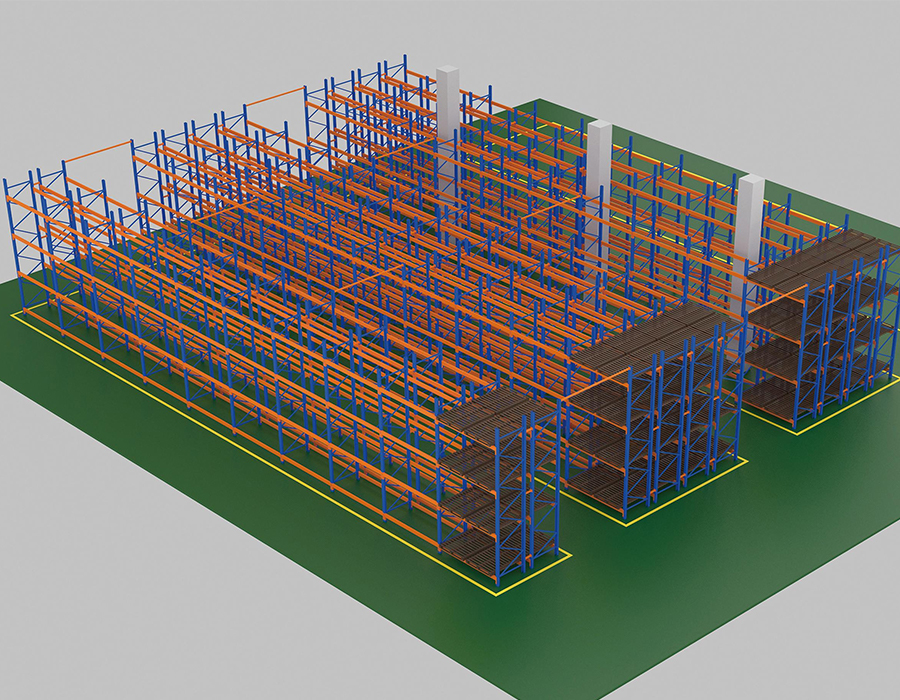

In che modo le specifiche relative alla larghezza della corsia interagiscono con la stabilità delle scaffalature e la selezione del carrello elevatore

Larghezza del corridoio in a scaffalature per pallet industriali per carichi pesanti il layout non è semplicemente una decisione di gestione del traffico: è un vincolo di ingegneria dei sistemi che determina contemporaneamente il tipo di carrello elevatore, l'altezza massima dello scaffale, la velocità di produzione e la densità totale di stoccaggio. Queste variabili sono strettamente collegate e l'ottimizzazione di una senza modellare le altre produce risultati non ottimali che sono costosi da correggere dopo l'installazione.

Ciascuna delle tre principali categorie di corsie crea un insieme distinto di vincoli a cascata:

• Corridoio largo (3.500 mm): Adatto a carrelli elevatori controbilanciati con raggi di sterzata standard. L'altezza pratica massima della scaffalatura è limitata a circa 7–8 m dall'altezza del montante del carrello elevatore e dalla visibilità in elevazione. La densità di stoccaggio è la più bassa delle tre configurazioni, ma la flessibilità della produttività è la più alta: qualsiasi carrello elevatore della flotta può operare in qualsiasi corsia e non è richiesta alcuna formazione o veicolo specializzato.

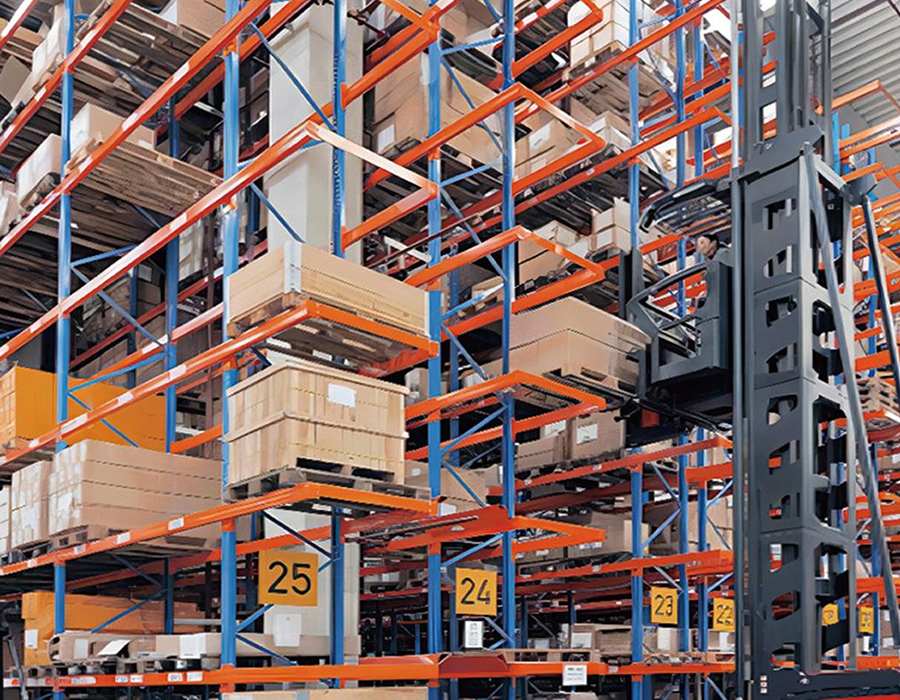

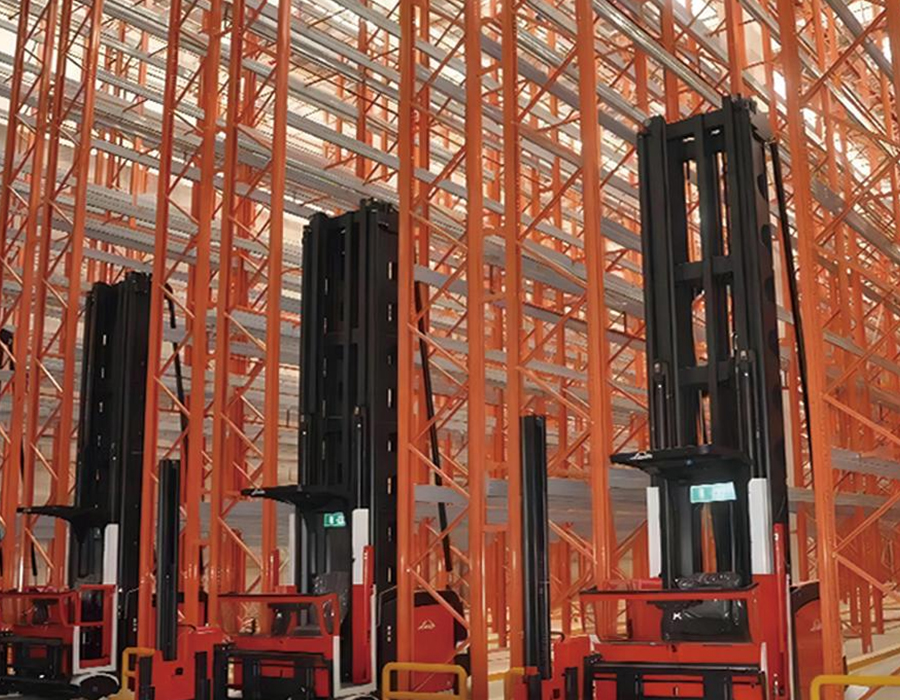

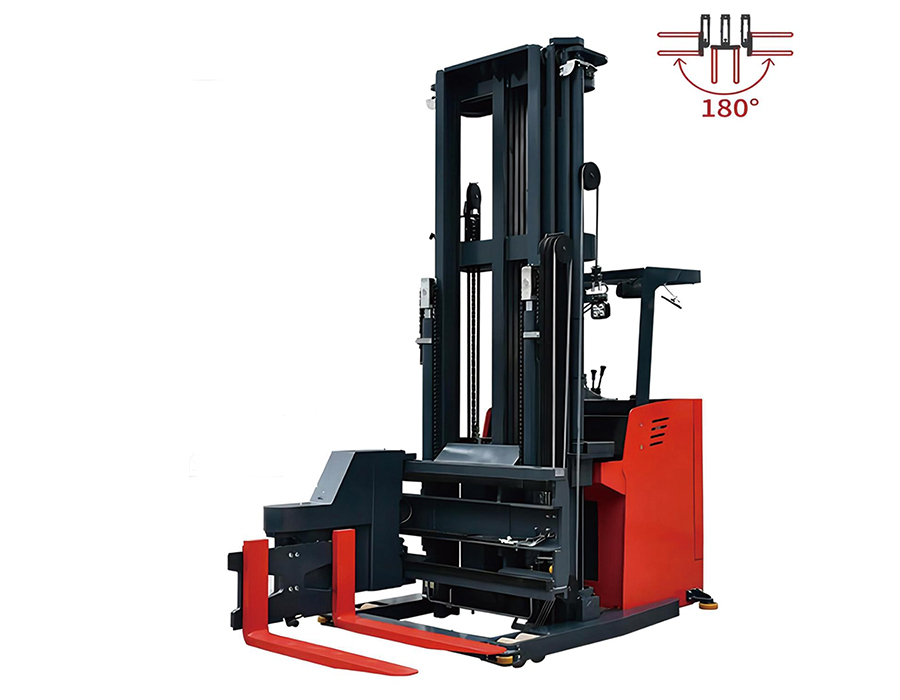

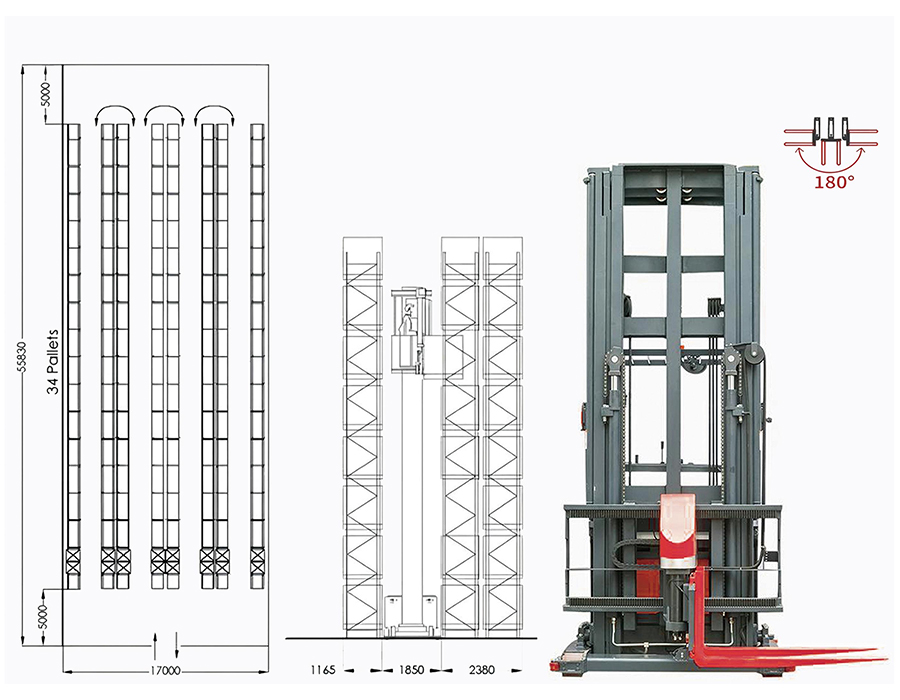

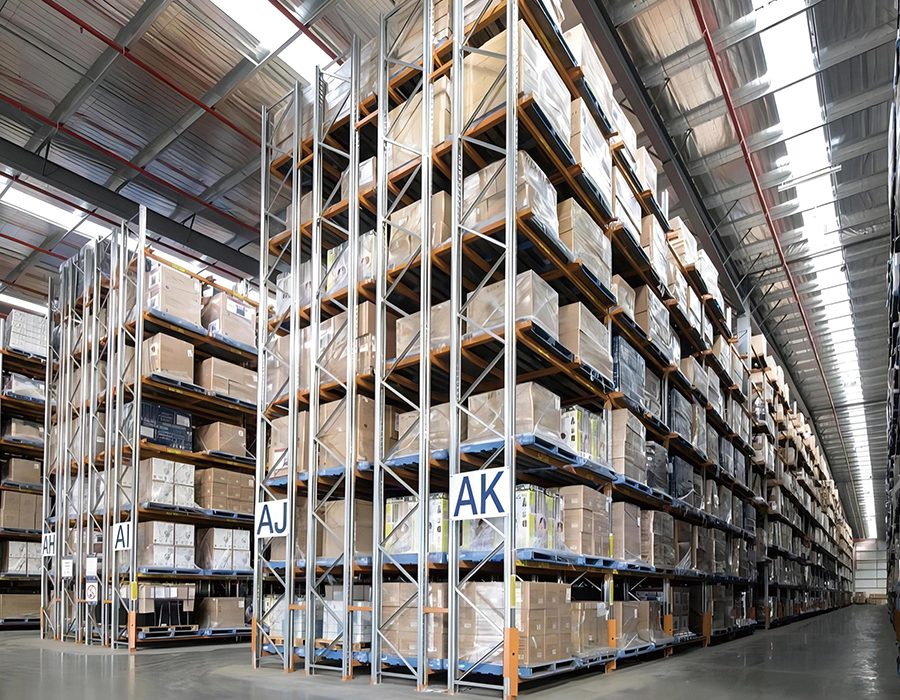

• Corridoio stretto (1.800–2.200 mm): Richiede carrelli per corsie molto strette (VNA) filoguidati o su rotaia che operano con l'operatore sollevato lungo il carico. Questi camion possono raggiungere i 14 metri di altezza e raggiungere densità di stoccaggio superiori del 40-50% rispetto ai layout a corsia larga. Tuttavia, i carrelli VNA sono monouso: non possono essere utilizzati per operazioni di ricezione o spedizione al di fuori delle corsie degli scaffali, richiedendo una flotta separata di carrelli controbilanciati o retrattili per le aree di sosta.
• Raggiungere la corsia dei camion (2.700–3.200 mm): La configurazione più comune nei moderni sistemi di scaffalature portapallet per carichi pesanti, che bilancia densità e flessibilità. I carrelli retrattili estendono le forche senza spostare la carrozzeria del veicolo, consentendo il funzionamento in corsie più strette rispetto alle macchine controbilanciate e raggiungendo altezze di 10-11 m. Il vincolo critico è la larghezza minima del corridoio per il posizionamento dei pallet a 90 gradi: questo è specifico per ciascun modello di camion e orientamento del pallet e deve essere verificato rispetto alle specifiche esatte del camion, non a una tabella generica.

In Huijian, il nostro processo di ingegneria del layout inizia con le specifiche del carrello elevatore anziché terminare con esso. Progettare prima il sistema di scaffalature e poi selezionare il carrello elevatore adatto è un errore di sequenza comune che costringe a compromessi sia in termini di larghezza del corridoio che di altezza della scaffalatura, riducendo l'efficienza complessiva del magazzino.

Qualità del rivestimento superficiale in ambienti gravosi: oltre il conteggio dei micron

Lo spessore del rivestimento in polvere è la specifica più comunemente citata quando si confronta la qualità della finitura superficiale tra i fornitori di scaffalature per pallet industriali per carichi pesanti. Una specifica standard di 60–80 micron di spessore del film secco è ampiamente citata e la maggior parte dei produttori rinomati soddisfa questa soglia. Tuttavia, lo spessore del rivestimento da solo è un indicatore incompleto della resistenza alla corrosione e della longevità dell’adesione del rivestimento negli ambienti industriali reali: il processo di pretrattamento prima dell’applicazione della polvere è la variabile più critica.

La sequenza di pretrattamento standard per l'acciaio delle scaffalature industriali prevede lo sgrassaggio, il decapaggio superficiale o la sabbiatura per rimuovere scaglie di laminazione e ruggine, la fosfatazione per creare un rivestimento di conversione che si lega chimicamente alla superficie dell'acciaio e un risciacquo di passivazione finale prima dell'applicazione della polvere. Lo strato di fosfato è il fondamento dell'adesione: senza di esso, i rivestimenti in polvere applicati su acciaio nudo o non adeguatamente preparato si delamineranno sui bordi tagliati e sulle zone di impatto entro 12-24 mesi in ambienti umidi o chimicamente attivi, indipendentemente dallo spessore del rivestimento. Il test in nebbia salina conforme alla norma ISO 9227 a un minimo di 500 ore è un significativo punto di riferimento della qualità; i fornitori dovrebbero essere in grado di fornire certificati di prova anziché solo specifiche.

Per le applicazioni di conservazione a freddo in cui le scaffalature funzionano a temperature inferiori a -20°C, i rivestimenti in polvere di poliestere standard diventano fragili e perdono resistenza agli urti. I rivestimenti ibridi epossipoliestere o la zincatura a caldo sono le specifiche appropriate in questi ambienti. La scelta tra i due comporta un compromesso tra costi e accessibilità: la zincatura a caldo offre una resistenza alla corrosione superiore a lungo termine e sopravvive ai danni meccanici senza delaminazione, ma le sezioni zincate danneggiate non possono essere riparate sul campo con vernice, mentre i componenti con rivestimento ibrido possono essere ritoccati. Con le nostre sei linee di produzione e i processi di rivestimento interni presso il nostro stabilimento di 58.000 metri quadrati, manteniamo il controllo diretto sulla qualità del pretrattamento in ogni fase, cosa che i processi di rivestimento appaltati non possono garantire in modo affidabile.

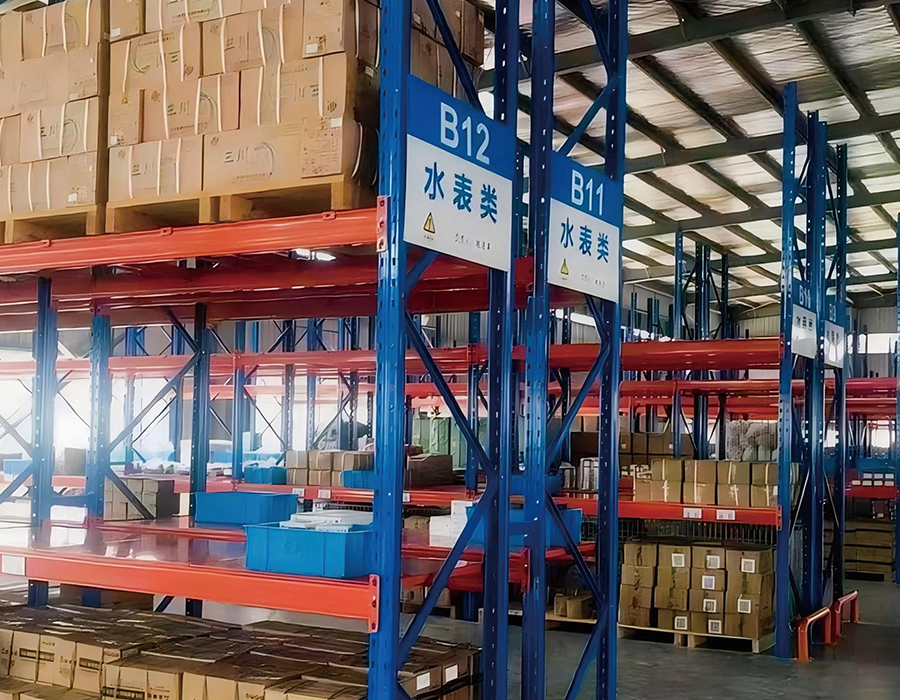

Caricamento delle bacheche: obbligo legale o strumento pratico di sicurezza?

Le bacheche di avviso di carico - le targhe montate sulle scaffalature che mostrano i carichi massimi consentiti per campata, per livello di trave e per telaio montante - sono richieste dalla maggior parte degli standard nazionali sulle scaffalature industriali, tra cui il cinese GB/T 25820 e l'europeo EN 15635. In pratica, sono spesso trattati come una formalità di conformità piuttosto che come uno strumento operativo, il che riduce significativamente il loro valore di sicurezza.

Un avviso di carico adeguatamente specificato per un sistema di scaffalature portapallet per carichi pesanti dovrebbe comunicare più di un singolo numero di capacità totale della baia. Gli avvisi di carico utili dal punto di vista operativo includono le seguenti informazioni:

• Carico massimo per livello di trave (non solo per campata), poiché gli operatori che prendono decisioni sul posizionamento lavorano livello per livello, non campata per campata.
• Dimensioni massime del carico unitario, in particolare i limiti di sporgenza dei pallet e se la capacità presuppone due pallet per livello della trave o un pallet sovradimensionato.
• Capacità di carico minima del pavimento nell'area, in modo che i responsabili delle operazioni possano effettuare riferimenti incrociati rispetto a qualsiasi cambiamento delle condizioni del pavimento nel tempo.
• Il produttore del sistema di scaffalature, la data di installazione e lo standard ingegneristico in base al quale il sistema è stato progettato: informazioni critiche quando la riparazione o l'estensione del danno viene valutata anni dopo l'installazione.

La sfida più pratica è che gli avvisi di carico sono efficaci solo quando il personale che li legge capisce cosa significano i numeri nel contesto del loro inventario effettivo. Una capacità di 2.000 kg per livello della trave è un numero astratto per un operatore di carrello elevatore a meno che non sia stata tradotta in un numero specifico di pallet e in un riferimento al tipo di prodotto. Le strutture che integrano l'avviso di carico standard con una scheda di riferimento specifica del prodotto, ad esempio "massimo 2 pallet di prodotto A o 1 pallet di prodotto B per livello", segnalano un rispetto da parte dell'operatore significativamente migliore dei limiti di carico rispetto a quelli che pubblicano solo l'avviso standard di ingegneria.
